В современном мире, где скорость инноваций и персонализация продуктов выходят на первый план, традиционные методы производства часто не успевают за требованиями рынка. Возникает острая потребность в технологиях, позволяющих быстро и экономично осуществлять изготовление уникальных деталей и оперативно проводить прототипирование. Именно здесь лазерная резка проявляет себя как передовая и универсальная технология, отвечающая этим вызовам. Цель данной статьи – подробно раскрыть безграничные возможности лазерной резки для создания прототипов и кастомных деталей, рассмотреть ее ключевые преимущества, доступные материалы и практические аспекты заказа услуг лазерной резки. Мы пройдем путь от основ технологии до сравнения с альтернативными методами, такими как 3D печать, и дадим полезные советы по оформлению лазерной резки на заказ.

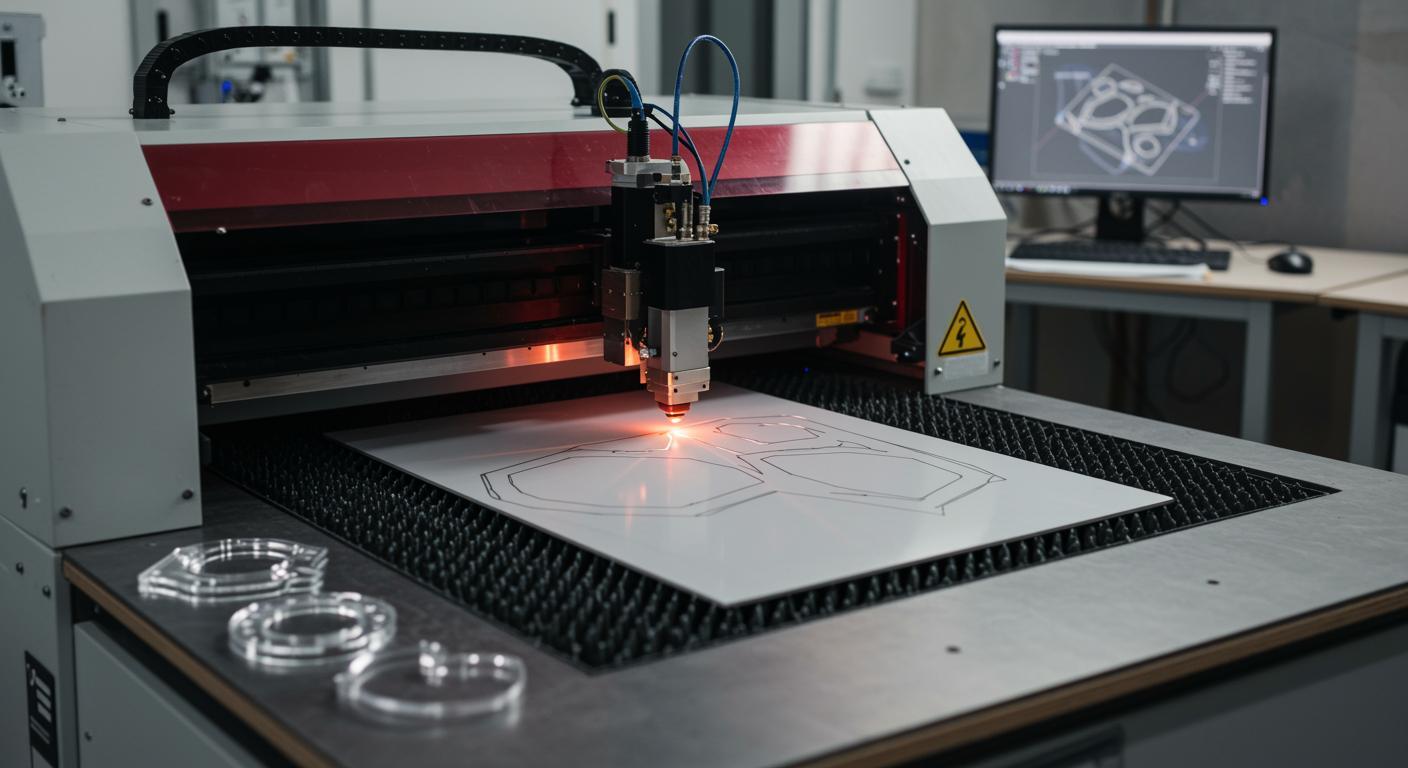

Основы технологии лазерной резки: Точность и скорость
Прежде чем углубляться в специфику применения, важно понять, что же представляет собой лазерная резка. Это процесс термического раскроя материала, при котором сфокусированный лазерный луч высокой мощности направляется на обрабатываемую поверхность. Энергия луча вызывает локальный нагрев материала до температуры плавления или испарения. Одновременно с этим, в зону реза подается вспомогательный газ (например, кислород, азот или воздух), который удаляет расплавленный материал или продукты горения, формируя чистый и точный рез.
Ключевыми характеристиками лазерной резки, делающими ее столь привлекательной для изготовления деталей и прототипирования, являются:
- Высочайшая точность: Лазерный луч может быть сфокусирован до очень малого диаметра, что позволяет получать детали с допусками до сотых долей миллиметра.
- Чистый и узкий рез: Минимальная ширина реза уменьшает отходы материала и позволяет размещать детали близко друг к другу на листе. Кромки реза часто получаются гладкими и не требуют дополнительной обработки.
- Минимальная зона термического влияния (ЗТВ): Локализованное воздействие тепла снижает риск деформации материала, что особенно важно для тонких листов и деликатных деталей.
- Бесконтактная обработка: Отсутствие механического контакта между инструментом и заготовкой исключает износ инструмента и деформацию материала под давлением.
Эти особенности делают лазерную резку незаменимым инструментом для задач, требующих высокой прецизионности и скорости.
Лазерная резка в прототипировании: От идеи до работающей модели
Прототипирование – неотъемлемый этап разработки любого нового продукта. Оно позволяет проверить концепцию, функциональность, эргономику и собираемость изделия до запуска в серийное производство. Лазерная резка предлагает ряд существенных преимуществ для создания прототипов.
Скорость: От концепта до физического прототипа за часы
Одним из главных преимуществ лазерной резки в прототипировании является ее оперативность. В отличие от традиционных методов, требующих изготовления сложной оснастки (пресс-форм, штампов), лазерная резка управляется напрямую из файла САПР (системы автоматизированного проектирования). Это означает, что от цифровой модели до готового физического прототипа могут пройти считанные часы, а не дни или недели. Такая скорость позволяет инженерам и дизайнерам быстро тестировать гипотезы и вносить коррективы в проект.
Точность и повторяемость для эффективного тестирования
Высокая точность лазерной резки гарантирует, что полученные прототипы будут максимально соответствовать цифровой модели. Это критически важно для проверки собираемости компонентов, оценки зазоров и анализа кинематики механизмов. Более того, технология обеспечивает отличную повторяемость, что позволяет изготавливать несколько идентичных прототипов для параллельного тестирования или демонстрации различным заинтересованным сторонам.
Экономическая эффективность для единичных экземпляров и малых серий
Затраты на создание прототипов могут быть значительными, особенно при использовании традиционных методов. Лазерная резка выгодно отличается низкой стоимостью запуска для единичных изделий и небольших партий. Отсутствие необходимости в дорогостоящей оснастке делает ее идеальным решением для итеративной разработки, где может потребоваться несколько последовательных версий прототипа. Это также открывает возможности для мелкосерийного производства на этапе пилотного запуска продукта.
Широкий выбор материалов для проверки различных свойств прототипа
Лазерная резка позволяет работать с огромным спектром материалов, включая металлы, пластики, дерево, композиты и многое другое. Это дает возможность создавать прототипы из материалов, максимально приближенных по свойствам к тем, которые будут использоваться в конечном изделии. Таким образом, можно тестировать не только геометрию и собираемость, но и прочностные характеристики, гибкость, прозрачность и другие важные параметры прототипа.
Легкость внесения изменений и итераций в дизайн
В процессе прототипирования часто возникает необходимость внесения изменений в конструкцию. С лазерной резкой этот процесс максимально упрощен. Достаточно скорректировать цифровой чертеж, и станок быстро изготовит обновленную версию детали или всего прототипа. Такая гибкость значительно ускоряет цикл разработки и позволяет быстрее достичь оптимального дизайна.
Создание уникальных деталей: Персонализация и функциональность с лазерной точностью
Помимо прототипирования, лазерная резка является мощным инструментом для изготовления уникальных деталей и кастомных деталей, где требуется высокая точность, сложная геометрия или персонализированный дизайн.
Изготовление деталей сложной геометрии и замысловатых контуров
Лазерный луч способен вырезать детали с очень сложными контурами, включая тонкие перемычки, острые внутренние и внешние углы, а также замысловатые криволинейные формы, которые трудно или невозможно получить другими методами. Это открывает широкие возможности для дизайнеров и инженеров, стремящихся создавать инновационные и эстетически привлекательные уникальные детали.
Кастомизация под конкретные нужды без удорожания оснастки
Лазерная резка идеально подходит для производства кастомных деталей, где каждая единица может иметь индивидуальные размеры, форму или узор. Поскольку процесс управляется цифровым файлом, изменение дизайна одной детали на другую не требует переналадки оборудования или изготовления новой оснастки, что делает кастомизацию экономически целесообразной даже для единичных заказов. Это особенно актуально для производства персонализированных изделий, компонентов для исследовательского оборудования или специализированных инструментов.
Производство малых партий (мелкосерийное производство) деталей
Гибкость лазерной резки делает ее оптимальным выбором для мелкосерийного производства деталей. Компании могут быстро запустить производство небольшой партии продукции для оценки рыночного спроса, выполнения пилотных заказов или для нишевых продуктов, где большие объемы не требуются. Это снижает риски и капитальные затраты по сравнению с запуском крупносерийного производства.
Высокое качество поверхности реза, часто не требующее доработки
В зависимости от материала и параметров резки, лазерная резка позволяет получать кромки с высоким качеством поверхности, которые зачастую не требуют последующей механической обработки (например, снятия заусенцев или шлифовки). Это экономит время и средства на финишных операциях, что особенно важно при изготовлении уникальных деталей с высокими требованиями к эстетике.
Возможность гравировки и маркировки деталей в одном цикле
Многие лазерные станки способны не только резать, но и выполнять гравировку на поверхности материала. Это позволяет в одном технологическом цикле наносить на детали серийные номера, логотипы, техническую информацию или декоративные узоры, что дополнительно расширяет возможности кастомизации и функциональность конечных изделий.

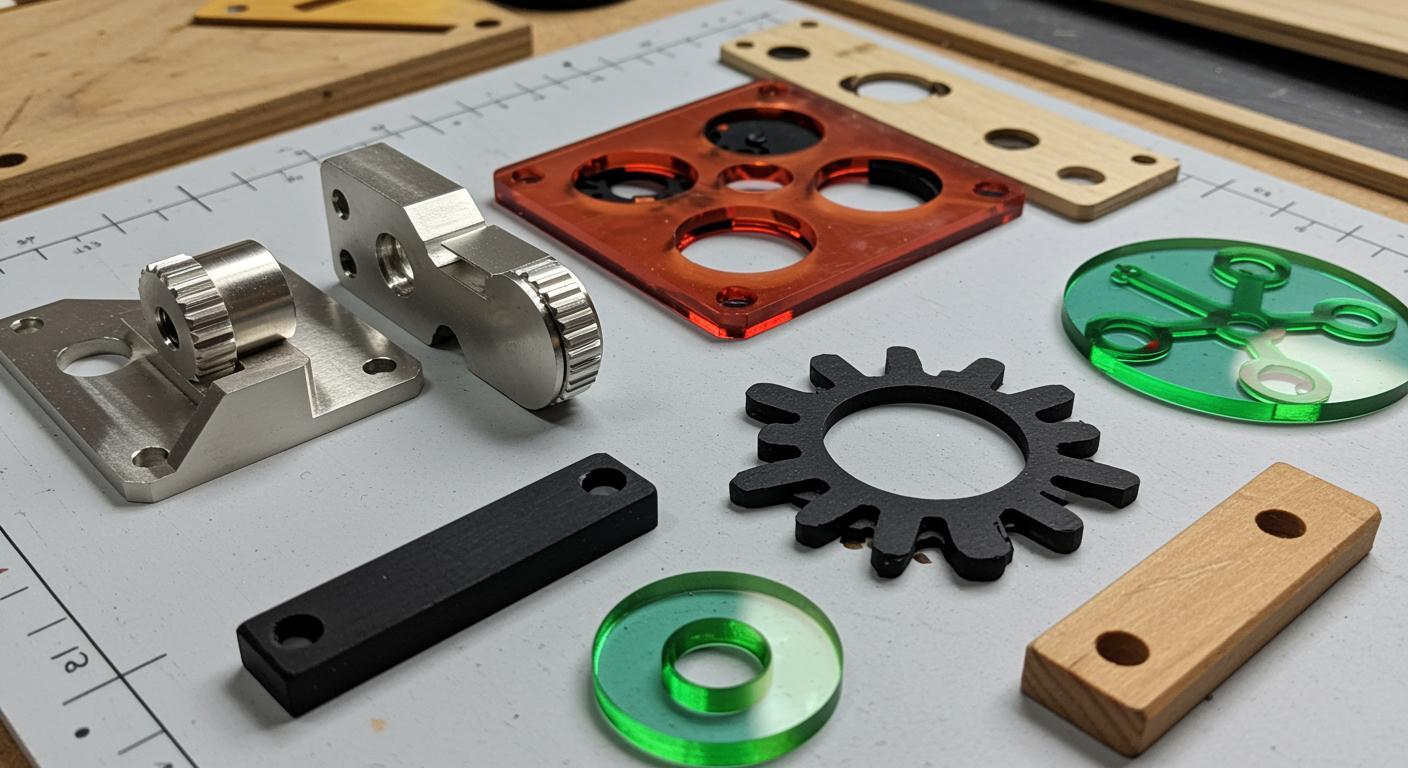

Выбор материала: Ключ к функциональности и эстетике ваших изделий
Одним из значительных преимуществ лазерной резки является ее способность обрабатывать широкий спект горизонта материалов, что позволяет подбирать оптимальный вариант для конкретных деталей и прототипов.
Металлы (сталь, нержавеющая сталь, алюминий, латунь, титан)
- Углеродистая сталь: Прочный и доступный материал, широко используется для изготовления конструкционных деталей, корпусов, элементов механизмов.
- Нержавеющая сталь: Обладает высокой коррозионной стойкостью, эстетичным внешним видом. Применяется для деталей, работающих в агрессивных средах, медицинского оборудования, пищевой промышленности, декоративных элементов.
- Алюминий и его сплавы: Легкий, прочный, хорошо проводит тепло и электричество. Используется в авиакосмической отрасли, автомобилестроении, для изготовления радиаторов, корпусов электроники, прототипов.
- Латунь и медь: Обладают хорошей электропроводностью, коррозионной стойкостью и привлекательным внешним видом. Применяются для декоративных деталей, электрических контактов, теплообменников.
- Титан: Очень прочный, легкий и биосовместимый материал. Используется в аэрокосмической, медицинской и химической промышленности.
Пластики (акрил/оргстекло, ПЭТ, поликарбонат, полипропилен, ABS)
- Акрил (PMMA, оргстекло): Прозрачный или цветной, легко обрабатывается, имеет хороший внешний вид. Широко используется для создания визуальных прототипов, рекламных конструкций, защитных экранов, декоративных элементов.
- ПЭТ (полиэтилентерефталат): Прочный, гибкий, химически стойкий. Применяется для изготовления упаковки, шаблонов, некоторых деталей механизмов.
- Поликарбонат: Очень прочный, ударостойкий, прозрачный. Используется для защитных экранов, элементов безопасности, прочных корпусов.
- Полипропилен (ПП): Легкий, химически стойкий, обладает хорошей усталостной прочностью (подходит для изделий с гибкими петлями).
- ABS-пластик: Прочный, жесткий, ударостойкий. Часто используется для корпусов электроники, автомобильных деталей, игрушек.
Дерево и его производные (фанера, МДФ, массив)
- Фанера: Прочный, стабильный, доступный материал. Идеально подходит для макетирования, изготовления корпусов, декоративных деталей, элементов мебели.
- МДФ (древесноволокнистая плита средней плотности): Однородный материал, хорошо поддается обработке и покраске. Используется для декоративных панелей, элементов мебели, шаблонов.
- Массив дерева: Натуральный, эстетичный материал. Применяется для эксклюзивных деталей, декора, сувенирной продукции.
Другие материалы
Лазерная резка также успешно применяется для раскроя резины (прокладки, уплотнители), паронита (прокладки), картона и бумаги (упаковка, шаблоны, макеты), кожи (декоративные элементы, галантерея), тканей (аппликации, элементы одежды).
Практическое применение: От инженерных разработок до дизайнерских проектов
Универсальность лазерной резки обуславливает ее широкое применение в самых различных сферах для создания прототипов и изготовления деталей.
Инженерное дело и промышленный дизайн
Здесь лазерная резка используется для быстрого создания прототипов корпусов приборов, элементов механизмов, кронштейнов, шасси и других конструкционных деталей. Это позволяет оперативно проверять инженерные решения и дизайнерские концепции.
Робототехника и электроника
Для разработчиков робототехники и электроники лазерная резка – незаменимый инструмент для изготовления кастомных деталей: платформ для роботов, элементов захватных устройств, панелей управления, а также корпусов для электронных устройств и печатных плат (при использовании специализированных материалов).
Архитектура и макетирование
Архитекторы и макетчики активно используют лазерную резку для создания высокодетализированных архитектурных макетов зданий, ландшафтов и градостроительных проектов из картона, дерева, акрила.
Рекламное производство и POS-материалы
Изготовление уникальных деталей для вывесок, объемных букв, стендов, указателей, элементов декора витрин и торговых пространств – все это области, где лазерная резка позволяет реализовывать креативные идеи.
Образование и DIY (мейкерство)
Доступность и простота использования (при наличии соответствующего оборудования или услуг лазерной резки) делают эту технологию популярной в образовательных учреждениях и среди энтузиастов-мейкеров для реализации учебных, исследовательских и творческих проектов.
Медицина
В медицине лазерная резка может использоваться для прототипирования некоторых видов имплантов (из биосовместимых материалов), хирургических инструментов, а также для изготовления кастомных ортопедических изделий. (Важно: производство медицинских изделий требует строгой сертификации).

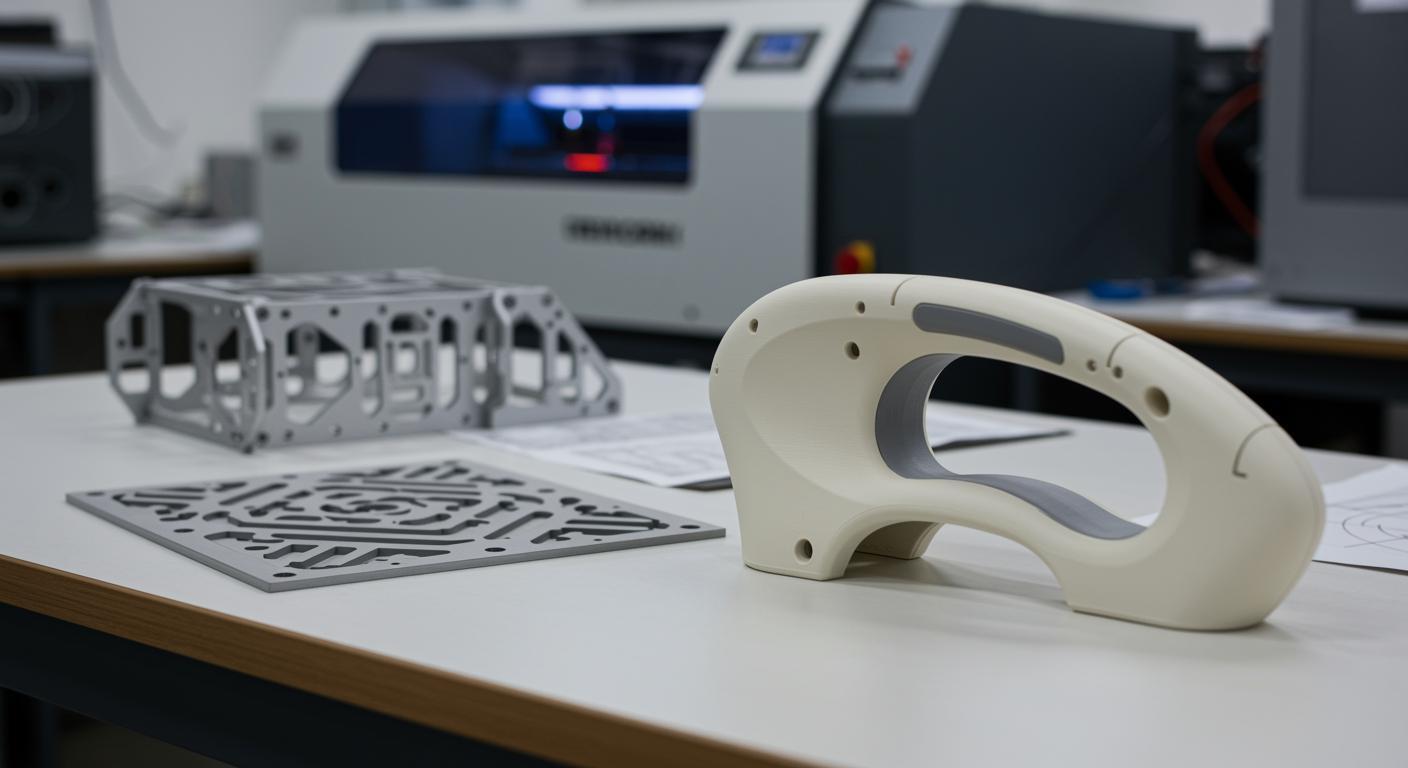

Лазерная резка и 3D печать: Сравнение технологий для создания прототипов
Часто при выборе технологии для создания прототипов возникает вопрос: лазерная резка или 3D печать? Обе технологии имеют свои сильные стороны и оптимальны для разных задач.
Основные различия в принципе работы и возможностях
Лазерная резка – это субтрактивная технология, то есть она создает деталь путем удаления материала из листовой заготовки. 3D печать – аддитивная технология, которая строит объект послойно, добавляя материал.
Преимущества и недостатки каждой технологии для прототипирования:
- Лазерная резка:Преимущества: Очень высокая скорость для плоских (2D) или собираемых из плоских элементов деталей; высокая точность и чистота реза; широкий выбор листовых материалов, включая металлы; гладкая поверхность реза; относительно низкая стоимость для подходящих задач.
- Недостатки: Ограничена возможностью создавать сложные объемные (3D) геометрии; не подходит для деталей с внутренними полостями или сложной топологией поверхности.
- 3D печать:Преимущества: Возможность создавать детали практически любой сложности, включая внутренние полости, сложные криволинейные поверхности и интегрированные сборки; широкий выбор материалов (в основном пластики, но также металлы, керамика, композиты для промышленных систем); возможность создавать функциональные прототипы со сложной внутренней структурой.
- Недостатки: Как правило, более медленный процесс по сравнению с лазерной резкой для простых деталей; поверхность часто требует постобработки; стоимость может быть выше, особенно для крупных деталей или при использовании дорогих материалов.
Когда лазерная резка предпочтительнее для прототипов?
- Если прототип состоит из плоских деталей или собирается из них (например, корпуса, панели, кронштейны, элементы механизмов из листового материала).
- Когда требуется очень высокая скорость изготовления и низкая стоимость для 2D-контуров.
- Если необходимо использовать специфические листовые материалы (например, определенные марки стали, алюминия, акрила), которые легко доступны для резки.
- Когда важна высокая точность размеров и чистота кромок без значительной постобработки.
Когда лучше выбрать 3D печать?
- Если прототип имеет сложную трехмерную геометрию, которую невозможно или очень сложно изготовить методами резки.
- Для создания прототипов с внутренними каналами, полостями или сложными решетчатыми структурами.
- Когда требуется быстро получить единичный сложный объект без необходимости сборки из множества плоских деталей.
Комплементарное использование: Синергия технологий для лучших результатов
Важно понимать, что 3D печать и лазерная резка не столько конкуренты, сколько взаимодополняющие технологии прототипирования. Часто наилучшие результаты достигаются при их совместном использовании. Например, корпус устройства может быть вырезан лазером из листового металла или пластика, а сложные внутренние компоненты или эргономичные элементы – напечатаны на 3D-принтере.
От идеи до готовой детали: Процесс заказа услуг лазерной резки
Если у вас нет собственного оборудования, вы всегда можете воспользоваться услугами лазерной резки, которые предлагают многие компании. Процесс лазерной резки на заказ обычно включает следующие шаги:
Подготовка чертежа/макета (форматы DXF, DWG, AI, CDR)
Основа для лазерной резки – это точный векторный чертеж детали. Наиболее распространенные форматы файлов:
- .DXF (Drawing Exchange Format) и .DWG (AutoCAD Drawing): Стандартные форматы для САПР.
- .AI (Adobe Illustrator Artwork) и .CDR (CorelDRAW Document): Форматы векторной графики.
Важно:
- Чертеж должен быть выполнен в масштабе 1:1.
- Все контуры для резки должны быть замкнутыми.
- Не должно быть двойных линий или наложений контуров.
- Текст (если он должен быть вырезан или выгравирован) следует преобразовать в кривые.
Выбор материала и его толщины
Определитесь с материалом, из которого будут изготовлены ваши детали или прототипы, и укажите его точную толщину. Многие компании предлагают свои материалы или могут работать с материалом заказчика.
Определение количества деталей
Укажите необходимое количество каждой уникальной детали. Это повлияет на общую стоимость и сроки выполнения заказа.
Поиск исполнителя и запрос расчета стоимости
Найдите компанию, предоставляющую услуги лазерной резки. При выборе обращайте внимание на:
- Портфолио выполненных работ.
- Отзывы клиентов.
- Используемое оборудование (его точность и мощность).
- Опыт работы с нужными вам материалами.
- Предлагаемые сроки и цены.
- Отправьте чертежи и техническое задание для расчета стоимости.
Обсуждение сроков и доставки
Согласуйте сроки изготовления и условия доставки готовых деталей.
Заключение
Лазерная резка – это мощная, гибкая и точная технология, открывающая широчайшие возможности для создания уникальных деталей и эффективного прототипирования. Скорость, экономичность для малых серий, работа с разнообразными материалами и высокое качество получаемых изделий делают ее незаменимым инструментом для инженеров, дизайнеров, изобретателей и производителей в самых разных отраслях. Лазерная резка на заказ делает эти преимущества доступными даже для тех, кто не обладает собственным дорогостоящим оборудованием. Используйте потенциал лазерных технологий для воплощения ваших самых смелых идей и ускорения пути от концепции до готового продукта!
Ответы на ваши вопросы о лазерной резке для деталей и прототипов
Сколько стоит лазерная резка деталей? От чего зависит цена?
Стоимость лазерной резки деталей зависит от нескольких факторов:
- Тип и толщина материала: Более дорогие и толстые материалы обычно увеличивают стоимость.
- Общая длина реза: Чем больше контуров нужно вырезать, тем выше цена.
- Сложность контура: Очень мелкие детали или сложные узоры могут потребовать больше времени и увеличить стоимость.
- Количество деталей (тираж): Для больших партий цена за единицу обычно ниже.
- Время работы станка: Включает время на резку и возможную гравировку.
- Дополнительные услуги: Например, разработка чертежа, гибка, сварка, покраска.
Какие минимальные и максимальные толщины материалов можно резать?
Это зависит от мощности лазерного станка и типа материала. Например, для стали это может быть от долей миллиметра до 20-25 мм (для мощных промышленных лазеров). Для акрила – до 20-30 мм. Для фанеры – до 15-20 мм. Всегда уточняйте возможности конкретного исполнителя.
Можно ли вырезать очень маленькие детали лазером?
Да, лазерная резка позволяет изготавливать очень мелкие детали с высокой точностью. Минимальный размер элемента зависит от толщины материала и возможностей оборудования, но часто можно получать детали размером в несколько миллиметров с тонкими перемычками.
Какие допуски точности можно ожидать от лазерной резки?
Типичные допуски точности для лазерной резки составляют ±0.1 мм – ±0.2 мм, но для некоторых материалов и оборудования могут быть достигнуты и более высокие показатели. Точность также зависит от толщины материала и сложности контура.
Как быстро можно получить готовые детали или прототип?
Сроки изготовления деталей или прототипа методом лазерной резки зависят от загруженности производства, сложности заказа и количества деталей. Для простых заказов это может быть от нескольких часов до 1-2 рабочих дней. Для более крупных или сложных проектов сроки оговариваются индивидуально.
