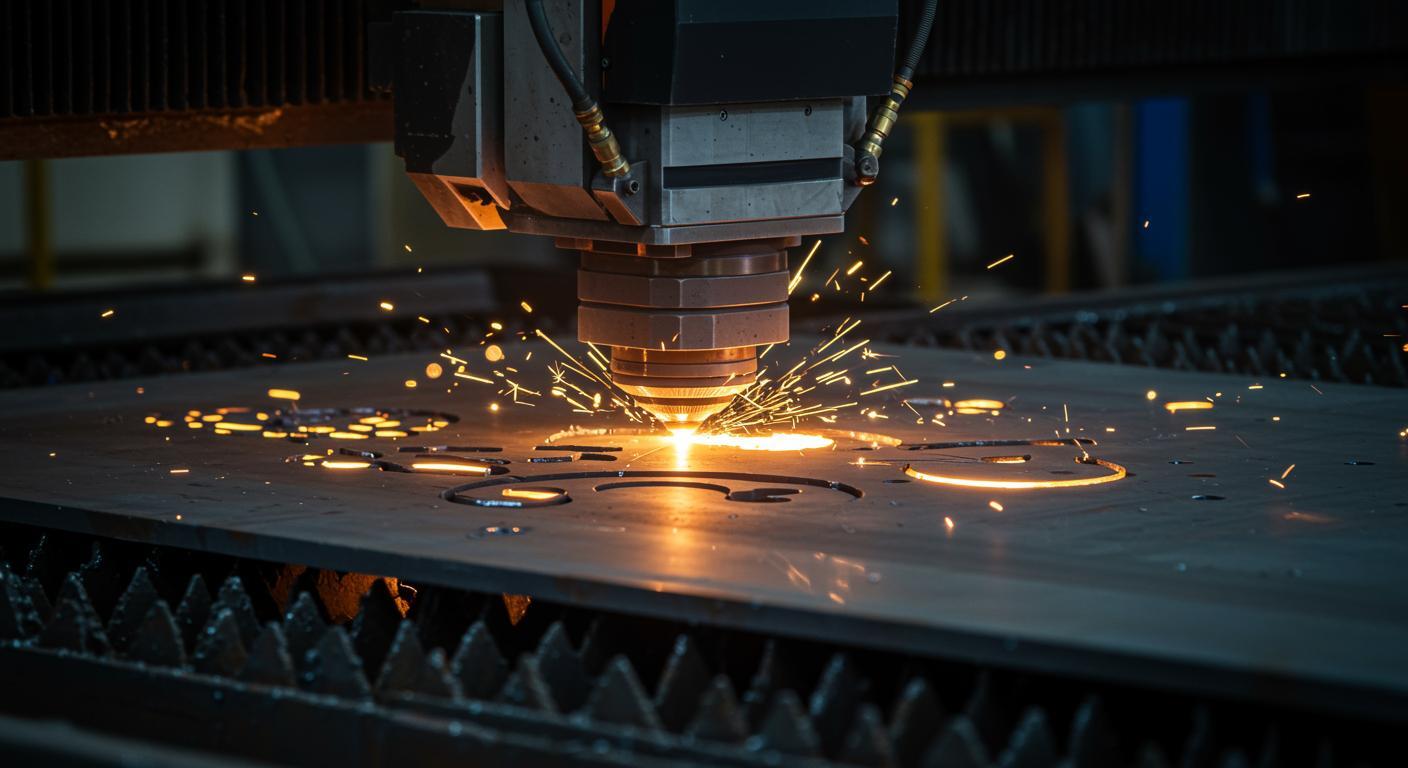

Конструкционная сталь является краеугольным камнем современного строительства и машиностроения. Ее уникальное сочетание прочности, хорошей свариваемости и относительной доступности делает ее незаменимым материалом для создания самых разнообразных металлоконструкций, от каркасов зданий и мостов до деталей машин и оборудования. В условиях постоянно растущих требований к качеству, точности и сложности изготавливаемых изделий, лазерная резка зарекомендовала себя как один из наиболее передовых и эффективных методов обработки конструкционной стали. Эта технология обеспечивает высокую точность, производительность и гибкость, открывая новые возможности для инженеров и производителей.
Актуальность данной темы обусловлена не только технологическими преимуществами лазерной резки, но и необходимостью глубокого понимания особенностей взаимодействия лазерного излучения с различными марками и толщинами конструкционной стали. Цель этой статьи – предоставить исчерпывающее руководство по лазерной резке конструкционной стали, охватывающее ключевые аспекты: от классификации сталей и их влияния на процесс резки до подбора оптимальных режимов и вспомогательных газов для достижения наилучшего результата. Это руководство предназначено для широкого круга специалистов: инженеров-конструкторов, технологов, операторов лазерных станков, специалистов по металлообработке и руководителей производственных предприятий, стремящихся максимально эффективно использовать возможности современной лазерной технологии.
Конструкционная сталь: Классификация, марки и их влияние на лазерную резку
Чтобы успешно применять лазерную резку для конструкционной стали, необходимо четко понимать, с каким материалом приходится работать, каковы его основные характеристики и как они влияют на процесс обработки.
Что такое конструкционная сталь?
Конструкционная сталь – это общее название для группы сталей, предназначенных для изготовления строительных конструкций, деталей машин и механизмов. Основные требования, предъявляемые к этим сталям, включают достаточную прочность (способность сопротивляться разрушению под действием нагрузок), пластичность (способность к деформации без разрушения), вязкость (способность поглощать энергию при ударных нагрузках) и хорошую свариваемость (способность образовывать прочные и надежные сварные соединения).
Классификация конструкционных сталей
Конструкционные стали классифицируются по нескольким признакам:
- По химическому составу:Углеродистые стали: основной легирующий элемент – углерод. Делятся на стали обыкновенного качества (например, Ст3) и качественные конструкционные стали (например, Сталь 20, Сталь 45).
- Низколегированные стали: содержат, помимо углерода, другие легирующие элементы (марганец, кремний, хром, никель, ванадий и др.) в небольших количествах (обычно до 2.5-5%) для улучшения механических свойств и эксплуатационных характеристик.
- По назначению:Строительные стали: применяются для изготовления металлоконструкций зданий, мостов, опор и т.д.
- Машиностроительные стали: используются для производства деталей машин, валов, зубчатых колес, корпусов и других элементов.
- По прочности:Стали обыкновенной прочности (например, с пределом текучести до 290 МПа).
- Стали повышенной прочности (с пределом текучести от 290 до 590 МПа).
- Стали высокой прочности (с пределом текучести свыше 590 МПа).
Популярные марки конструкционных сталей и их характеристики, важные для лазерной резки
Рассмотрим некоторые распространенные марки конструкционных сталей и их особенности с точки зрения лазерной резки:
- Углеродистые стали обыкновенного качества (например, Ст3сп/пс/кп, европейский аналог S235JR/J0/J2): Это наиболее массовые и доступные стали. Содержание углерода в них обычно не превышает 0.22-0.25%. Они обладают хорошей свариваемостью и пластичностью. При лазерной резке относительно неприхотливы, хорошо режутся как кислородом, так и азотом (в зависимости от толщины и требований к кромке).
- Качественные конструкционные углеродистые стали (например, Сталь 20, Сталь 35, Сталь 45): Отличаются от сталей обыкновенного качества более строгими требованиями к химическому составу (меньшее содержание вредных примесей – серы и фосфора) и более стабильными механическими свойствами. Стали с повышенным содержанием углерода (например, Сталь 45) при лазерной резке могут проявлять склонность к закалке кромок, что необходимо учитывать при последующей обработке.
- Низколегированные конструкционные стали (например, 09Г2С, 17Г1С, европейский аналог S355J0/J2/K2): Эти стали содержат легирующие элементы, такие как марганец (Г), кремний (С), иногда хром, никель, ванадий. Легирование позволяет повысить прочность, хладостойкость и другие эксплуатационные характеристики. При лазерной резке низколегированные стали в целом ведут себя схоже с углеродистыми, однако наличие легирующих элементов может незначительно влиять на оптимальные параметры резки и свойства зоны термического влияния. Например, стали типа S355 являются одними из самых востребованных в строительстве и машиностроении.
- Высокопрочные конструкционные стали (например, S460, S690QL и выше): Эти стали обладают значительно более высоким пределом текучести и прочности. Их химический состав и структура оптимизированы для достижения высоких механических свойств, часто за счет термомеханической обработки или закалки с отпуском (QL). Лазерная резка таких сталей требует особого внимания к режимам, особенно к тепловложению, чтобы минимизировать риск образования трещин в зоне термического влияния и сохранить уникальные свойства материала. Для некоторых высокопрочных сталей может потребоваться предварительный подогрев перед резкой.
Как марка стали (химический состав и структура) влияет на лазерную резку?
Химический состав и микроструктура конкретной марки конструкционной стали оказывают непосредственное влияние на процесс лазерной резки:
- Поглощение лазерного излучения: Хотя для большинства сталей коэффициент поглощения ИК-излучения волоконных лазеров достаточно высок, незначительные вариации в составе и состоянии поверхности могут влиять на эффективность поглощения.
- Теплофизические свойства: Теплопроводность и температуропроводность стали определяют, насколько быстро тепло будет отводиться из зоны реза. Это влияет на ширину реза, зону термического влияния и требуемую мощность лазера. Легирующие элементы могут изменять эти свойства.
- Свойства расплава: Вязкость и текучесть расплавленного металла влияют на легкость его удаления из зоны реза вспомогательным газом и, соответственно, на образование грата.
- Склонность к образованию грата и окислов: Химический состав, особенно содержание кремния и марганца, может влиять на характеристики образующегося грата и оксидной пленки при резке кислородом.
- Структурные изменения в зоне термического влияния (ЗТВ): Скорость нагрева и охлаждения при лазерной резке может приводить к изменениям микроструктуры стали в ЗТВ. Для сталей с повышенным содержанием углерода или некоторых легирующих элементов возможна закалка кромок, что увеличивает их твердость, но может снизить пластичность и затруднить последующую механическую обработку. Для высокопрочных сталей важно минимизировать ширину ЗТВ и контролировать тепловложение, чтобы не ухудшить их уникальные механические свойства.
Преимущества лазерной резки для конструкционной стали
Лазерная резка предлагает целый ряд существенных преимуществ при обработке конструкционной стали, что делает ее предпочтительным методом для многих применений:
- Высокая точность и повторяемость: Лазерные станки с ЧПУ позволяют получать детали со сложными геометрическими контурами и минимальными допусками (часто до ±0.1 мм), что критически важно для точной сборки металлоконструкций.
- Качественный рез: При правильном подборе режимов лазерная резка обеспечивает гладкую поверхность кромки, особенно при использовании азота в качестве вспомогательного газа ("чистый рез"). Зона термического влияния (ЗТВ) при этом минимальна по сравнению с другими термическими методами резки.
- Высокая скорость резки: Для тонких и средних толщин конструкционной стали лазерная резка обеспечивает значительно более высокую производительность по сравнению с традиционными методами.
- Гибкость и универсальность: Программное управление позволяет быстро перенастраивать станок на изготовление различных деталей и обработку листов разной толщины без необходимости смены инструмента. Лазер способен резать широкий спект रेंज марок конструкционных сталей.
- Минимальные механические деформации: Поскольку лазерная резка является бесконтактным методом обработки, механическое воздействие на деталь отсутствует, что минимизирует риск ее деформации, особенно для тонколистовых материалов.
- Экономия материала: Узкая ширина реза (керф) позволяет более плотно размещать детали на листе (нестинг), что приводит к существенной экономии дорогостоящего металла и снижению отходов.
- Автоматизация процесса: Современные лазерные комплексы легко интегрируются в автоматизированные производственные линии, что снижает влияние человеческого фактора, повышает производительность и стабильность качества.
- Сравнение с традиционными методами: По сравнению с плазменной резкой, лазерная обеспечивает более высокую точность и лучшее качество кромки, особенно на тонких и средних толщинах. По сравнению с газокислородной резкой, лазер выигрывает в скорости (на тонких и средних толщинах), точности и имеет меньшую ЗТВ. Механическая обработка (например, фрезерование или вырубка) может быть более трудоемкой и менее гибкой для сложных контуров.
Влияние толщины конструкционной стали на процесс лазерной резки
Толщина листа конструкционной стали является одним из определяющих факторов, влияющих на выбор параметров лазерной резки, тип вспомогательного газа и общую стратегию обработки.
Тонколистовая конструкционная сталь (до ~6 мм)
При резке тонколистовой конструкционной стали (обычно толщиной до 5-6 мм) лазерная технология демонстрирует свои лучшие качества. Для таких толщин возможно достижение очень высоких скоростей резки. Требования к мощности лазерного источника относительно невысоки. Получить качественную кромку без грата или с минимальным его количеством значительно легче, чем при работе с большими толщинами. Зона термического влияния также остается минимальной, что важно для сохранения свойств материала и предотвращения деформаций. Как правило, для тонких листов можно успешно применять как кислород (для максимальной скорости), так и азот (для идеально чистой кромки).
Конструкционная сталь средней толщины (~6-20 мм)
По мере увеличения толщины конструкционной стали до средних значений (примерно от 6 до 20 мм) процесс лазерной резки усложняется. Для эффективного прорезания требуется более высокая мощность лазерного источника. Скорость резки неизбежно снижается по сравнению с тонколистовым материалом. Подбор оптимальных параметров (мощности, скорости, фокуса, давления и типа газа) становится более критичным для минимизации образования грата и обеспечения полного, стабильного прореза. Роль вспомогательного газа, особенно его давления и чистоты, значительно возрастает. Для этих толщин выбор между кислородом и азотом зависит от требований к качеству кромки и экономической целесообразности.
Толстолистовая конструкционная сталь (свыше 20 мм)
Лазерная резка толстолистовой конструкционной стали (свыше 20 мм, а для современных сверхмощных лазеров – до 40-50 мм и даже более) представляет собой наиболее сложную задачу. Основной вызов заключается в обеспечении стабильного полного прореза и эффективного удаления большого объема расплавленного металла из зоны реза. Для таких задач требуются лазерные источники очень высокой мощности (6 кВт, 12 кВт, 20 кВт, 30 кВт и выше). Критически важным становится правильный выбор типа (чаще всего это кислород высокой чистоты) и давления вспомогательного газа, а также конструкции сопла. Особое внимание уделяется параметрам пробивки начального отверстия, так как это один из самых сложных этапов при резке толстых листов. При резке толстых сталей возможно некоторое увеличение ширины реза и зоны термического влияния. Также возрастает риск перегрева детали и возникновения термических деформаций, что может потребовать специальных стратегий резки (например, секционная резка, использование перемычек).
Предельные толщины для различных типов лазеров
Предельные толщины конструкционной стали, которые можно эффективно резать лазером, зависят от типа лазерного источника (CO2-лазеры или волоконные лазеры) и его выходной мощности. Современные волоконные лазеры высокой мощности показывают значительно лучшие результаты при резке толстых металлов по сравнению с CO2-лазерами сопоставимой мощности, благодаря лучшей фокусировке и более высокому коэффициенту поглощения излучения сталью. Например, волоконный лазер мощностью 12 кВт может уверенно резать конструкционную сталь толщиной до 40 мм кислородом и до 30-40 мм азотом (хотя резка азотом таких толщин может быть экономически менее выгодна из-за большого расхода газа и более низкой скорости).
Выбор и роль вспомогательного газа: Кислород vs. Азот для конструкционной стали
Выбор вспомогательного газа является одним из ключевых решений при лазерной резке конструкционной стали, так как он напрямую влияет на механизм резки, скорость процесса, качество получаемой кромки и экономическую эффективность. Основными газами, используемыми для резки конструкционной стали, являются кислород и азот.
Кислород (O2) – резка с горением (газолазерная резка)
При использовании кислорода в качестве вспомогательного газа процесс лазерной резки конструкционной стали приобретает характер газолазерной резки, где важную роль играет экзотермическая реакция окисления (горения) железа.
- Механизм: Лазерный луч нагревает сталь до температуры воспламенения в струе кислорода. Начинается интенсивная экзотермическая реакция окисления железа, которая выделяет значительное количество дополнительного тепла. Это тепло, суммируясь с энергией лазерного луча, способствует плавлению и удалению материала.
- Преимущества:Резка больших толщин: Благодаря дополнительному теплу от реакции горения, кислород позволяет резать конструкционную сталь значительно больших толщин по сравнению с азотом при той же мощности лазера.
- Высокая скорость резки: Для средних и больших толщин стали скорость резки кислородом обычно выше, чем при резке азотом.
- Меньшие требования к мощности лазера: Для резки заданной толщины кислородом требуется меньшая мощность лазера, чем при резке азотом.
- Недостатки:Образование оксидной пленки: На кромке реза образуется слой оксидов железа, который имеет темный цвет. Эта пленка может быть хрупкой и должна удаляться перед некоторыми видами сварки или нанесением покрытий.
- Более шероховатая поверхность реза: Поверхность кромки, полученная при резке кислородом, обычно более шероховатая по сравнению с резкой азотом.
- Образование грата: Возможно образование грата (заусенцев) на нижней кромке реза. Этот грат, состоящий из оксидов и расплавленного металла, может быть прочно связан с кромкой и требовать дополнительных операций по его удалению.
- Ограничения для последующей обработки: Оксидная пленка на кромке нежелательна, если детали предназначены для высококачественной сварки без предварительной зачистки или для нанесения некоторых видов покрытий (например, порошковой покраски без специальной грунтовки по оксидам).
- Оптимизация параметров: Для качественной резки кислородом важно правильно подобрать давление газа, обеспечить его высокую чистоту (обычно не ниже 99.5%) и использовать сопла соответствующей конструкции.
Азот (N2) – резка плавлением (чистый рез)
При использовании азота в качестве вспомогательного газа реализуется процесс резки плавлением, часто называемый "чистым резом".
- Механизм: Азот является инертным газом и не вступает в химическую реакцию с расплавленной сталью. Лазерный луч расплавляет металл, а струя азота под высоким давлением механически выдувает расплав из зоны реза.
- Преимущества:Чистая, блестящая кромка: Поверхность реза получается чистой, без оксидной пленки, и имеет металлический блеск.
- Идеально для последующей обработки: Такая кромка отлично подходит для сварки (обеспечивая высокое качество сварного шва без дополнительной подготовки), порошковой покраски, нанесения гальванических покрытий и других операций, где наличие оксидов нежелательно.
- Минимальное образование грата: При правильно подобранных режимах грат практически отсутствует или легко удаляется.
- Более гладкая поверхность реза: Шероховатость кромки при резке азотом значительно ниже, чем при резке кислородом.
- Недостатки:Высокие требования к мощности лазера: Поскольку отсутствует дополнительное тепло от экзотермической реакции, для резки тех же толщин конструкционной стали азотом требуется значительно более высокая мощность лазера по сравнению с кислородом.
- Более низкая скорость резки: Скорость резки азотом, особенно для больших толщин, обычно ниже, чем при резке кислородом.
- Высокое давление и расход газа: Для эффективного удаления расплава требуется высокое давление азота (до 20-25 бар и выше), что приводит к его большому расходу и, соответственно, к увеличению эксплуатационных затрат.
- Оптимизация параметров: Ключевыми факторами являются высокое давление и чистота азота (обычно не ниже 99.995%), а также правильный выбор диаметра и типа сопла.
Сжатый воздух – экономичная альтернатива (с ограничениями)
Сжатый воздух, состоящий в основном из азота (около 78%) и кислорода (около 21%), также может использоваться в качестве вспомогательного газа. Это наиболее экономичный вариант с точки зрения стоимости самого газа. Однако качество реза обычно уступает тому, что достигается при использовании чистого кислорода или азота. Происходит частичное окисление кромки, возможно образование грата. Важным требованием является тщательная подготовка сжатого воздуха – он должен быть осушен и очищен от масла и твердых частиц, чтобы не загрязнять оптику лазерной системы. Сжатый воздух может быть приемлемым вариантом для резки тонких листов конструкционной стали, где не предъявляются высокие требования к качеству кромки.
Когда какой газ предпочтительнее?
Выбор вспомогательного газа зависит от множества факторов:
- Толщина материала: Для больших толщин (>10-12 мм) часто экономически и технологически целесообразнее использовать кислород. Для тонких и средних толщин выбор более гибкий.
- Требования к качеству кромки: Если нужна чистая кромка без оксидов для последующей сварки или покраски, предпочтителен азот. Если допускается наличие оксидной пленки, можно использовать кислород.
- Требования к скорости резки: Если приоритетом является максимальная производительность, особенно на средних и больших толщинах, кислород может обеспечить более высокую скорость.
- Экономические соображения: Резка азотом обычно дороже из-за высокой стоимости газа и его большого расхода, а также более высоких требований к мощности лазера.
- Марка стали: Для некоторых высокопрочных или легированных сталей резка азотом может быть предпочтительнее для минимизации изменений в ЗТВ.
Оптимальные режимы лазерной резки конструкционной стали: Практическое руководство
Подбор оптимальных режимов является решающим фактором для достижения высокого качества и производительности при лазерной резке конструкционной стали. Это сложный процесс, требующий учета множества взаимосвязанных параметров.
Ключевые параметры и их взаимосвязь
- Мощность лазера (P, Вт): Это основной параметр, определяющий максимальную толщину материала, которую можно разрезать, и влияющий на максимально возможную скорость резки. Чем выше мощность, тем большие толщины и/или скорости достижимы.
- Скорость резки (V, мм/мин или м/мин): Должна быть сбалансирована. Слишком низкая скорость приводит к перегреву, оплавлению кромок, широкому резу и образованию большого количества грата. Слишком высокая скорость может привести к неполному прорезанию или обрыву реза. Оптимальная скорость зависит от мощности лазера, толщины материала, типа стали и вспомогательного газа.
- Положение фокуса (F, мм): Это расстояние от фокальной плоскости линзы до поверхности материала. Положение фокуса может быть положительным (фокус над поверхностью), нулевым (фокус на поверхности) или отрицательным (фокус под поверхностью). Оптимальное положение фокуса влияет на ширину реза, качество кромки, стабильность процесса и способность удалять расплав. Для резки кислородом часто используется нулевое или небольшое положительное смещение, для резки азотом – отрицательное.
- Давление вспомогательного газа (p, бар): Давление газа должно быть достаточным для эффективного удаления расплавленного металла из зоны реза и защиты кромки от окисления (при резке азотом) или для поддержания процесса горения (при резке кислородом). Слишком низкое давление приводит к образованию грата, слишком высокое – к нестабильности струи и излишнему расходу газа.
- Диаметр сопла (d, мм) и его тип: Сопло формирует струю вспомогательного газа. Диаметр сопла должен соответствовать толщине материала, типу газа и его давлению. Неправильный выбор или износ сопла может привести к ухудшению качества реза.
- Частота и скважность импульсов: Эти параметры актуальны для импульсных режимов работы лазера, которые могут использоваться для пробивки начального отверстия, резки очень тонких материалов или для получения специальных эффектов на кромке.
Рекомендации по режимам для популярных марок и толщин
Привести универсальные таблицы режимов для всех возможных комбинаций крайне сложно, так как оптимальные параметры зависят от конкретного лазерного станка, его состояния, чистоты оптики и газа, а также от конкретной партии металла. Однако можно дать общие ориентиры.
- Для S235 (Ст3):Тонкий лист (1-3 мм):Азотом (N2): Мощность 1-3 кВт, скорость 5-20 м/мин (в зависимости от мощности и толщины), давление N2 12-20 бар, фокус -1...-3 мм.
- Кислородом (O2): Мощность 1-3 кВт, скорость 6-25 м/мин, давление O2 0.5-1.5 бар, фокус 0...+1 мм.
- Средний лист (4-10 мм):Азотом (N2): Мощность 3-6 кВт, скорость 1-5 м/мин, давление N2 14-22 бар, фокус -2...-6 мм.
- Кислородом (O2): Мощность 2-6 кВт, скорость 1.5-6 м/мин, давление O2 0.6-1.2 бар, фокус +1...+3 мм.
- Толстый лист (12-20+ мм):Преимущественно кислородом (O2): Мощность 6-12+ кВт, скорость 0.5-2 м/мин, давление O2 0.5-1.0 бар, фокус +2...+8 мм (в зависимости от толщины). Резка азотом таких толщин требует очень высокой мощности и давления.
- Для S355 (09Г2С):Режимы в целом схожи с S235, но из-за несколько иного химического состава (больше марганца и кремния) могут потребоваться небольшие корректировки. Например, при резке кислородом грат может быть более вязким. При резке азотом свойства расплава также могут немного отличаться.
- Для высокопрочных сталей (S460, S690QL и др.):Требуется более тщательный контроль тепловложения. Скорости резки могут быть несколько ниже, чем для мягких сталей, чтобы избежать перегрева и образования трещин. Давление азота при "чистом резе" может быть выше для эффективного охлаждения. Для некоторых марок (особенно QL – закаленные с отпуском) важно не превышать определенные температуры в ЗТВ, чтобы не потерять уникальные механические свойства. Иногда рекомендуется предварительный подогрев листа до 100-150 °C.
Методика подбора оптимальных режимов
- Изучите рекомендации производителя: Начните с параметров, рекомендованных производителем вашего лазерного станка для конкретного типа и толщины стали.
- Проведите пробные резы: Вырежьте небольшие тестовые образцы (например, квадраты или круги) на краю листа.
- Оцените качество: Проверьте ширину реза, перпендикулярность кромок, наличие и характер грата, шероховатость поверхности, наличие неполного прореза.
- Последовательно корректируйте параметры: Изменяйте один параметр за раз (например, скорость, затем давление газа, затем фокус), наблюдая за изменениями качества.
- Фиксируйте результаты: Ведите подробные записи (технологические карты) с указанием всех параметров и результатов для каждой комбинации. Это поможет накопить базу знаний и быстро подбирать режимы в будущем.
Влияние состояния поверхности стали
Состояние поверхности конструкционной стали (наличие ржавчины, окалины, масла, краски) может существенно влиять на процесс лазерной резки и требуемые режимы. Ржавчина и окалина могут поглощать лазерное излучение неравномерно, приводить к нестабильности процесса, образованию большего количества грата и ухудшению качества кромки. Масло и краска при сгорании могут загрязнять оптику и выделять вредные вещества. Поэтому перед резкой рекомендуется очищать поверхность стали, особенно если предъявляются высокие требования к качеству.
Контроль качества и типичные дефекты при лазерной резке конструкционной стали
Обеспечение высокого качества является приоритетной задачей при лазерной резке конструкционной стали. Это требует понимания критериев качества и умения диагностировать и устранять типичные дефекты.
Критерии качества лазерной резки
Качество деталей, полученных методом лазерной резки, оценивается по ряду критериев:
- Точность размеров и геометрии: Соответствие фактических размеров и формы детали чертежным требованиям.
- Перпендикулярность кромок: Угол между поверхностью реза и основной плоскостью листа должен быть близок к 90°.
- Шероховатость поверхности реза: Высота микронеровностей на кромке. Для резки азотом шероховатость обычно ниже.
- Отсутствие или минимальное количество грата: Грат (заусенцы) на нижней кромке реза должен быть минимальным или легко удаляемым.
- Ширина зоны термического влияния (ЗТВ): Область металла, прилегающая к кромке реза, свойства которой изменились под действием тепла. Желательно, чтобы ЗТВ была как можно уже.
- Отсутствие трещин: На кромке реза и в ЗТВ не должно быть трещин, особенно для высокопрочных и легированных сталей.
- Соответствие стандартам: Качество реза часто регламентируется отраслевыми или международными стандартами, например, ISO 9013, который классифицирует термические резы по точности размеров, перпендикулярности и шероховатости.
Типичные дефекты, их причины и способы устранения
- Грат (заусенцы):Причины: Неправильно подобранные параметры вспомогательного газа (слишком низкое давление, неправильный тип газа для данной толщины), слишком низкая или слишком высокая скорость резки, неправильное положение фокуса, износ или повреждение сопла, низкое качество стали.
- Способы устранения: Оптимизировать давление и тип газа, скорректировать скорость и положение фокуса, заменить сопло, использовать более качественный материал.
- Оплавление верхней кромки:Причины: Слишком низкая скорость резки, избыточная мощность лазера (особенно на тонких листах), неправильное (слишком высокое) положение фокуса.
- Способы устранения: Увеличить скорость резки, уменьшить мощность лазера, скорректировать положение фокуса.
- Неполный прорез:Причины: Недостаточная мощность лазера для данной толщины, слишком высокая скорость резки, неправильное положение фокуса, недостаточное давление или неправильный тип вспомогательного газа, загрязнение оптики.
- Способы устранения: Увеличить мощность лазера (если возможно), снизить скорость резки, оптимизировать положение фокуса и параметры газа, проверить и очистить оптику.
- Широкий рез, конусность (неперпендикулярность) кромки:Причины: Неправильное положение фокуса, слишком высокое давление кислорода (приводит к сильному "раздуванию" реза), износ сопла, неправильная настройка параметров луча.
- Способы устранения: Оптимизировать положение фокуса, скорректировать давление газа, заменить сопло, проверить юстировку лазерной системы.
- Повышенная шероховатость кромки:Причины: Нестабильный процесс резки, вибрации станка, неправильно подобранные параметры вспомогательного газа или скорости резки, низкое качество газа.
- Способы устранения: Стабилизировать процесс путем оптимизации всех параметров, проверить станок на наличие вибраций, использовать газ высокой чистоты.
- Трещины в ЗТВ (особенно для высокопрочных и некоторых легированных сталей):Причины: Высокое тепловложение и последующее быстрое охлаждение, что приводит к возникновению внутренних напряжений; высокое содержание углерода или легирующих элементов, способствующих закалке и охрупчиванию.
- Способы устранения: Оптимизировать режимы резки для снижения тепловложения (например, увеличить скорость, использовать импульсные режимы), применить предварительный подогрев материала, выбрать более подходящую марку стали, если это возможно.
- Закалка кромок (для сталей с содержанием углерода >0.25-0.3% или некоторых легированных сталей):Причины: Быстрый нагрев и охлаждение кромки реза приводит к образованию закалочных структур (мартенсита), что увеличивает твердость, но снижает пластичность и может затруднить последующую механическую обработку (например, сверление или нарезание резьбы).
- Способы устранения: Снизить скорость охлаждения (сложно контролировать при лазерной резке), использовать последующий отпуск (термообработку) для снятия напряжений и снижения твердости, если это технологически оправдано.
Инструменты и методы контроля качества
Контроль качества деталей после лазерной резки включает:
- Визуальный осмотр: Оценка общего вида кромки, наличия грата, наплывов, трещин.
- Измерительные инструменты: Использование штангенциркулей, микрометров, угломеров, шаблонов для проверки линейных размеров, углов, перпендикулярности.
- Профилометры: Для измерения шероховатости поверхности реза.
- Металлографические исследования (при необходимости): Анализ микроструктуры ЗТВ, определение ее ширины, выявление внутренних дефектов (пор, микротрещин), оценка глубины закаленного слоя.
Заключение
Лазерная резка конструкционной стали – это высокоэффективный и технологичный метод обработки, который при правильном подходе позволяет получать изделия высочайшего качества, отвечающие самым строгим требованиям современного производства. Однако, как мы убедились, успех в этом деле требует глубокого понимания свойств обрабатываемого материала, учета его марки и толщины, а также умения грамотно выбирать тип вспомогательного газа и прецизионно настраивать все многочисленные режимы резки.
Ключ к оптимальному результату лежит в комплексном подходе, сочетающем теоретические знания с практическим опытом. Лазерная резка открывает широкие возможности для изготовления сложных и точных деталей из конструкционной стали, находящих применение в самых ответственных конструкциях и механизмах. Соблюдение технологических рекомендаций, изложенных в этом руководстве, поможет специалистам максимально раскрыть потенциал этой передовой технологии. Важно помнить, что мир материалов и лазерных технологий постоянно развивается, поэтому стремление к постоянному совершенствованию навыков, изучению нового оборудования и адаптации к новым вызовам является залогом долгосрочного успеха в этой динамичной области.
