Добро пожаловать в увлекательный мир металлообработки! Если вы новичок и хотите освоить гибку листового металла, то эта статья для вас. Гибка металла – один из фундаментальных процессов, позволяющий превращать плоские листы в объемные изделия самых разнообразных форм. От простых кронштейнов до сложных корпусов приборов – везде находят применение листогибочные работы. Цель этого руководства – предоставить вам исчерпывающую базовую информацию о листовом металле и его гибке. Мы разберем ключевые понятия, оборудование и процессы, необходимые для понимания сгибания листового металла и успешного старта в этом деле.
Понятие гибки: Превращаем плоский лист в объемную деталь
Определение процесса сгибания листового металла
Сгибание листового металла – это технологическая операция, в ходе которой плоская металлическая заготовка подвергается пластической деформации. В результате этой деформации изменяется кривизна заготовки, и она приобретает заданную объемную форму без нарушения целостности материала (в идеале). Проще говоря, мы берем плоский лист и придаем ему нужные изгибы.

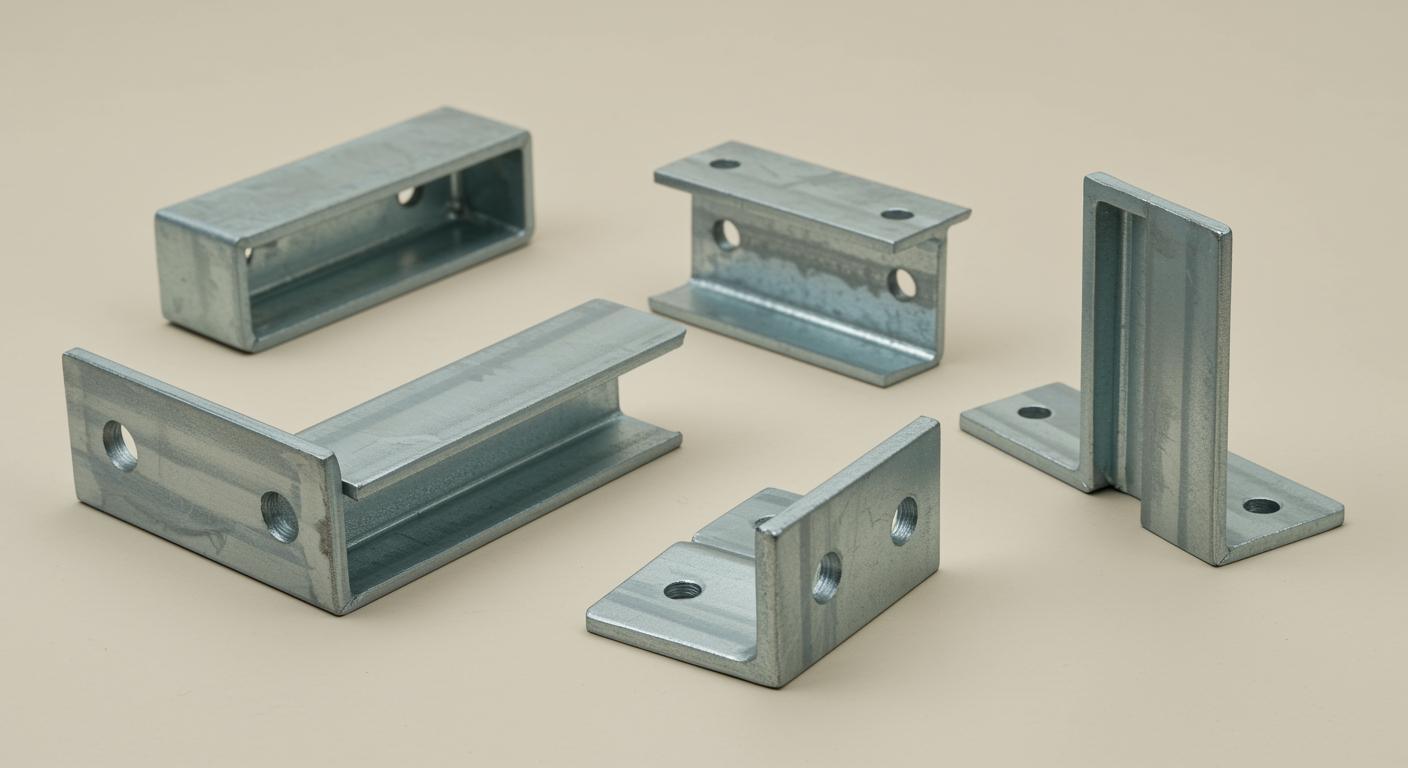

Цели и задачи листогибочных работ
Основные цели листогибочных работ включают создание:
- Угловых соединений и ребер жесткости для повышения прочности конструкций.
- Различных профилей (П-образных, Z-образных, коробов).
- Корпусных деталей для приборов, оборудования, бытовой техники.
- Кронштейнов, держателей, опор и других функциональных элементов.
- Декоративных элементов и частей обшивки.
Отличие гибки от других видов обработки металла
Гибка металла отличается от других операций:
- Резка: разделяет металл на части.
- Штамповка (глубокая вытяжка): придает сложную объемную форму за счет значительного изменения толщины и формы материала.
- Сварка: соединяет отдельные детали в единую конструкцию.
- Гибка же изменяет форму листа, сохраняя его как единое целое, что часто является преимуществом.
Где применяется гибка металла
Гибка листового металла используется повсеместно:
- Машиностроение: корпуса станков, детали автомобилей, сельскохозяйственной техники.
- Строительство: профили для кровли и фасадов, элементы вентиляционных систем, водостоки.
- Приборостроение и электроника: корпуса приборов, шасси, панели.
- Производство товаров народного потребления: корпуса бытовой техники, мебель, торговое оборудование.
- Авиа- и судостроение: элементы фюзеляжей, корпусов, обшивки.
Почему гибка – это выгодно и эффективно?
Гибка листового металла предлагает ряд существенных преимуществ, делающих ее востребованной технологией в современной промышленности и частных мастерских.
Создание прочных и жестких конструкций из одного листа
При гибке деталь изготавливается из цельного куска металла. Отсутствие разрывов и соединений в местах изгиба обеспечивает высокую монолитность и прочность конструкции. Ребра жесткости, полученные гибкой, значительно увеличивают сопротивляемость детали нагрузкам.
Уменьшение количества сварных швов
Заменяя несколько сварных деталей одной гнутой, можно существенно сократить количество сварных швов. Это не только снижает трудоемкость и время изготовления, но и повышает общую прочность изделия, так как сварные швы часто являются концентраторами напряжений.
Эстетичный внешний вид изделий
Гнутые детали имеют плавные переходы и чистые линии, что придает изделиям более привлекательный и современный вид по сравнению со сборными конструкциями. Это особенно важно для корпусов приборов, мебели и декоративных элементов.
Экономия материала и времени
Гибка металла позволяет более рационально использовать материал по сравнению со сборкой из отдельных элементов, где могут быть большие отходы при раскрое. Также сокращается время на сборочные операции.
Возможность автоматизации процесса
Современные листогибочные прессы с ЧПУ (числовым программным управлением) позволяют автоматизировать процесс гибки листового металла, обеспечивая высокую точность, повторяемость и производительность, что особенно важно для серийного производства.
Азбука гибочных операций: Ключевые термины, которые нужно знать новичку
Чтобы успешно освоить гибку листового металла, важно понимать основную терминологию. Эти понятия помогут вам читать чертежи, общаться со специалистами и правильно настраивать оборудование.

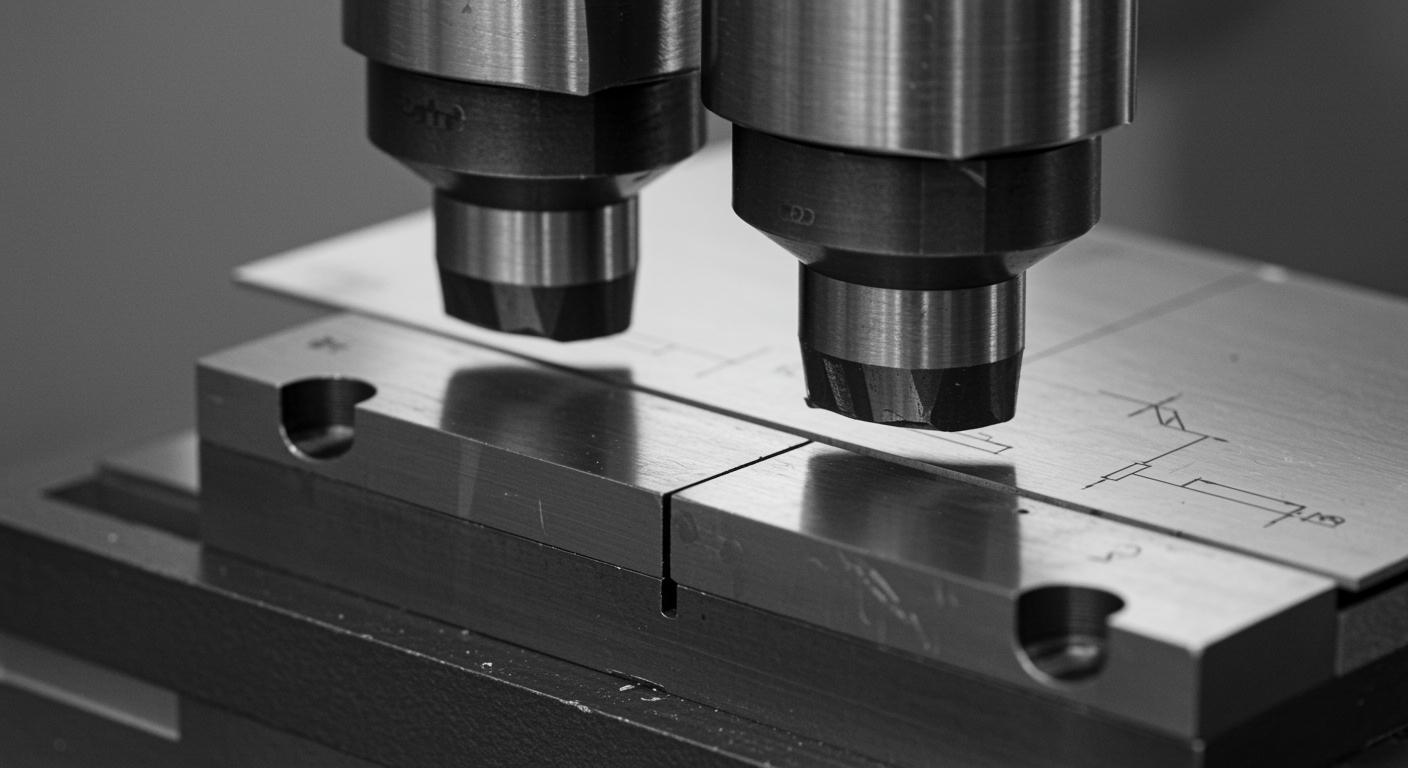

Линия гиба
Это воображаемая или физически размеченная на заготовке линия, вдоль которой происходит изгиб. Именно по этой линии прикладывается основное деформирующее усилие.
Радиус гиба (внутренний и внешний)
При сгибании листового металла материал не образует острого угла, а изгибается по некоторому радиусу.
- Внутренний радиус гиба (Ri): Радиус скругления на внутренней стороне изгиба.
- Внешний радиус гиба (Ra): Радиус скругления на внешней стороне изгиба (Ra = Ri + S, где S – толщина металла).
- Величина радиуса гиба важна, так как слишком малый радиус может привести к трещинам на внешней стороне. Существует понятие минимального радиуса гиба, который зависит от материала и его толщины.
Угол гиба
Это угол, образованный полками (сторонами) детали после гибки. Обычно измеряется как внутренний угол между полками.
Нейтральный слой (нейтральная ось)
При гибке внешние слои металла растягиваются, а внутренние – сжимаются. Между ними существует слой, называемый нейтральным слоем или нейтральной осью, который не испытывает ни растяжения, ни сжатия, сохраняя свою первоначальную длину. Положение нейтрального слоя важно для точного расчета длины развертки.
Явление пружинения (Springback)
После снятия нагрузки с изогнутой детали металл стремится частично вернуться в свое первоначальное плоское состояние. Это явление называется пружинением или упругим последействием (springback). Из-за пружинения угол гиба на детали получается несколько больше, чем угол, на который был согнут инструмент. Пружинение необходимо учитывать, задавая на станке угол гиба несколько меньше требуемого. Величина пружинения зависит от материала, толщины, радиуса гиба и типа гибки.
Коэффициент K (K-factor)
Коэффициент K (K-factor) – это безразмерная величина, которая определяет положение нейтрального слоя относительно толщины металла. Он выражается как отношение расстояния от внутренней поверхности до нейтрального слоя к толщине металла (K = t/S, где t – расстояние до нейтрального слоя, S – толщина металла). K-factor используется в формулах для точного расчета длины развертки детали и варьируется обычно от 0.3 до 0.5.
Развертка детали
Развертка – это плоская заготовка, из которой после выполнения всех операций гибки получится деталь с заданными размерами. Правильный расчет длины развертки критически важен для получения точных деталей. Для этого используются формулы, учитывающие радиус гиба, угол гиба, толщину металла и коэффициент K.
Усилие гибки
Это сила, которую необходимо приложить для деформации листового металла и получения заданного гиба. Усилие гибки зависит от прочности материала, его толщины, ширины гиба, радиуса гиба и V-образного раскрытия матрицы (для V-образной гибки). Знание усилия гибки необходимо для выбора подходящего оборудования.
Разнообразие методов: Как можно согнуть листовой металл?
Существует несколько основных способов гибки листового металла, каждый из которых имеет свои особенности и области применения. Выбор метода зависит от требуемой формы детали, материала, толщины и имеющегося оборудования.
V-образная гибка (свободная гибка и калибровка/чеканка)
Это самый распространенный метод сгибания листового металла. Заготовка размещается на V-образной матрице, а сверху на нее давит V-образный пуансон.
- Свободная гибка (Air Bending): Пуансон не доходит до дна матрицы, и угол гиба определяется глубиной опускания пуансона. Этот метод требует меньшего усилия, позволяет получать разные углы одним и тем же инструментом, но имеет большее пружинение.
- Гибка с калибровкой/чеканкой (Bottoming/Coining):Калибровка (Bottoming): Пуансон плотно прижимает материал к стенкам матрицы. Угол инструмента определяет угол гиба. Пружинение меньше, чем при свободной гибке.
- Чеканка (Coining): Прикладывается очень большое усилие, материал пластически деформируется по всей толщине, практически полностью устраняя пружинение. Требует мощного оборудования и специального инструмента, используется реже.
П-образная гибка (U-образная)
Используется для формирования деталей с двумя параллельными гибами, напоминающих букву "П" (швеллеры, короба). Может выполняться за один или несколько переходов специальным инструментом.
Радиусная гибка
Применяется для получения гибов большого радиуса. Этого можно достичь несколькими способами:
- Многопереходная гибка (сегментная гибка): Серия последовательных V-образных гибов малого угла, формирующих плавный радиус.
- Роликовая гибка: Прокатка листа между тремя или четырьмя валками (вальцовка).
- Гибка специальным радиусным пуансоном и матрицей.
Z-образная гибка (гибка со смещением)
Формирует два гиба в противоположных направлениях, создавая ступеньку или смещение. Выполняется специальным Z-образным инструментом за один ход пресса.
Гибка по шаблону (оправке)
Заготовка огибается вокруг жесткого шаблона (оправки) требуемой формы. Часто используется при ручной гибке или для сложных криволинейных деталей.
Холодная и горячая гибка
- Холодная гибка: Производится при комнатной температуре. Это наиболее распространенный метод для гибки листового металла небольшой и средней толщины.
- Горячая гибка: Металл предварительно нагревается до определенной температуры для повышения пластичности. Применяется для толстых листов, хрупких материалов или для получения очень малых радиусов гиба без трещин. Для новичков, как правило, актуальна именно холодная гибка.
Чем гнут металл: Обзор основного оборудования и инструмента
Для выполнения листогибочных работ используется разнообразное оборудование, от простых ручных приспособлений до сложных автоматизированных комплексов. Выбор зависит от объемов производства, толщины и типа металла, а также требуемой точности.
Ручные листогибы (кромкогибы, сегментные)
Это наиболее доступное оборудование для начинающих и небольших мастерских.
- Устройство: Обычно состоят из станины, прижимной балки и гибочной балки. Заготовка зажимается между станиной и прижимной балкой, а гибочная балка поворачивается, изгибая выступающую часть листа.
- Возможности: Подходят для гибки тонкого листового металла (обычно до 1.5-2.5 мм). Сегментные листогибы имеют съемные сегменты на прижимной и гибочной балках, что позволяет изготавливать короба и детали сложной формы.
- Преимущества: Низкая стоимость, простота в эксплуатации, не требуют электроэнергии (большинство моделей).
- Недостатки: Ограниченная толщина и длина гиба, меньшая точность по сравнению с прессами, требуют физических усилий.

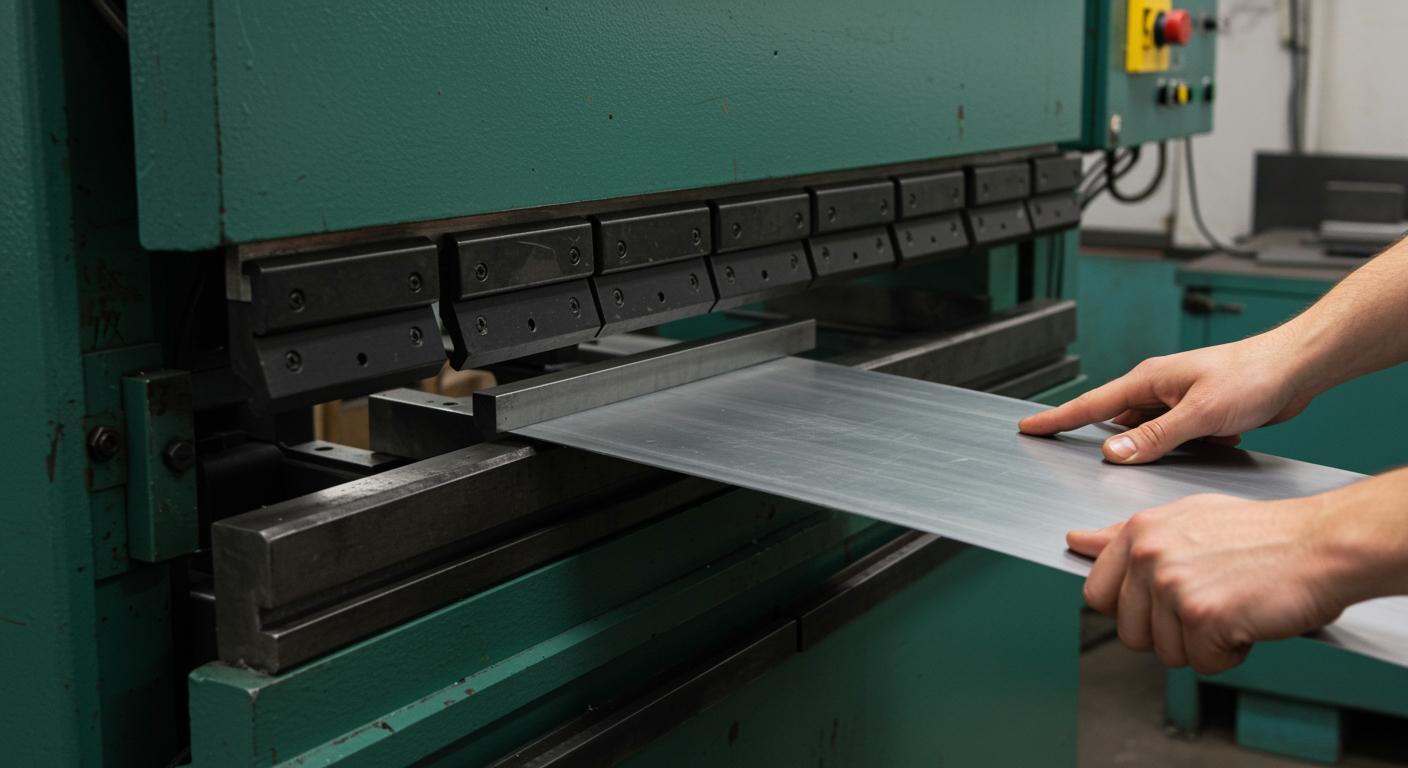

Гидравлические листогибочные прессы
Это наиболее распространенный тип промышленного оборудования для гибки металла. Усилие на пуансон передается через гидравлические цилиндры.
- Принцип работы: Лист металла помещается между пуансоном (верхний инструмент) и матрицей (нижний инструмент). Пуансон опускается, вдавливая металл в V-образное раскрытие матрицы и формируя гиб.
- Основные узлы: Станина, рабочий стол с матрицей, траверса с пуансоном, гидравлическая система, система управления (часто ЧПУ), задние упоры для позиционирования заготовки.
Электромеханические листогибочные прессы
В этих прессах усилие создается электродвигателями через механические передачи (например, винт-гайка или кривошипно-шатунный механизм). Они обеспечивают высокую скорость и точность, часто используются для гибки небольших деталей.
Листогибы с ЧПУ (CNC)
Современные гидравлические и электромеханические прессы часто оснащаются системами ЧПУ (Числового Программного Управления).
- Что такое ЧПУ простыми словами: Это компьютерная система, которая управляет всеми движениями станка (опускание пуансона, положение задних упоров, смена инструмента и т.д.) по заранее написанной программе.
- Преимущества: Высокая точность и повторяемость гибов, возможность изготовления сложных деталей с множеством гибов, сокращение времени на переналадку, хранение программ гибки.
Основной рабочий инструмент: Пуансон (верхний инструмент/нож) и матрица (нижний инструмент/призма)
Это сменные элементы, непосредственно контактирующие с металлом и формирующие гиб.
- Пуансоны: Бывают различных форм (прямые, остроугольные, радиусные, "гусиная шея" для гибки сложных профилей) и высоты.
- Матрицы: Имеют V-образный паз (ручей) с определенным углом раскрытия и шириной. Могут быть одноручьевыми или многоручьевыми (поворотные, с несколькими V-образными пазами разного размера).
- Подбор пары пуансон-матрица: Осуществляется в зависимости от толщины металла, требуемого внутреннего радиуса гиба и материала. Существуют специальные таблицы и рекомендации производителей.
Вспомогательные инструменты и приспособления
- Угломеры, транспортиры: Для контроля угла гиба.
- Линейки, штангенциркули, рулетки: Для измерения размеров заготовок и деталей.
- Задние упоры: Механические или автоматические устройства на листогибочных прессах, которые точно позиционируют заготовку относительно линии гиба.
- Системы компенсации прогиба стола: На длинных прессах для обеспечения равномерного гиба по всей длине.
Выбор материала: Какие металлы и сплавы подходят для гибки?
Далеко не каждый металл одинаково хорошо поддается гибке листового металла. Основным свойством, определяющим пригодность материала к гибке, является его пластичность – способность деформироваться без разрушения.
Сталь (углеродистая конструкционная, низколегированная)
Это наиболее часто используемый материал для гибки металла благодаря хорошему сочетанию прочности, пластичности и доступной цены. Мягкие низкоуглеродистые стали (например, Ст3, 08кп) отлично гнутся.
Нержавеющая сталь
Нержавеющая сталь (например, AISI 304, AISI 430) также хорошо поддается гибке, но имеет свои особенности:
- Большее пружинение (springback): Требует более точного учета при настройке угла.
- Потребность в большем усилии гибки: Из-за большей прочности.
- Склонность к упрочнению (наклепу): В зоне гиба материал становится тверже.
- Для сохранения коррозионной стойкости важно не допускать образования трещин и использовать правильный инструмент, чтобы не загрязнять поверхность частицами обычной стали.
Алюминий и его сплавы
Алюминий очень пластичен и легок, что делает его популярным для гибки. Однако:
- Некоторые высокопрочные алюминиевые сплавы могут быть хрупкими и склонными к растрескиванию при малых радиусах гиба.
- Алюминий мягкий, поэтому на поверхности легко остаются следы от инструмента. Иногда используют специальные прокладки или полированный инструмент.
Медь, латунь, бронза
Эти цветные металлы и их сплавы обладают высокой пластичностью и хорошо гнутся даже при комнатной температуре. Часто используются для декоративных изделий, электротехнических компонентов.
Титан
Титан и его сплавы обладают высокой прочностью и коррозионной стойкостью, но их гибка сложна из-за высокого пружинения и склонности к налипанию на инструмент. Обычно требует специального оборудования и технологий, реже используется новичками.
Влияние толщины и пластичности материала на процесс гибки
- Толщина: Чем толще листовой металл, тем большее усилие требуется для его сгибания и тем больший минимальный радиус гиба необходимо использовать.
- Пластичность: Характеризуется относительным удлинением при разрыве. Чем выше пластичность, тем лучше материал переносит деформацию изгиба и тем меньший радиус гиба можно получить без разрушения.
Важность учета направления проката листа при гибке (для некоторых материалов)
Некоторые металлы имеют выраженную анизотропию свойств из-за направления прокатки (волокон). Гибка поперек направления проката может привести к появлению трещин, особенно при малых радиусах. Если это критично, линию гиба стараются располагать вдоль направления проката или под углом к нему.
Понятие минимального радиуса гиба
Для каждого материала и толщины существует минимально допустимый внутренний радиус гиба. Попытка согнуть металл с меньшим радиусом приведет к чрезмерному растяжению внешних слоев и образованию трещин. Значения минимальных радиусов обычно приводятся в справочниках.
Учимся на ошибках: Распространенные проблемы при гибке и их предотвращение
При освоении гибки листового металла новички неизбежно сталкиваются с различными проблемами. Знание типичных ошибок поможет их избежать или быстро исправить.
Трещины на внешней стороне гиба
Это одна из самых частых проблем.
- Причины: Слишком малый радиус гиба для данного материала и толщины; низкая пластичность материала; гибка поперек направления проката (для чувствительных материалов); слишком холодный металл.
- Предотвращение: Использовать рекомендуемый минимальный радиус гиба; выбирать более пластичный материал; ориентировать линию гиба вдоль волокон проката; при необходимости подогревать заготовку (для горячей гибки).
Неправильный угол гиба (недогиб или перегиб)
Деталь согнута на угол, отличающийся от заданного.
- Причины: Неправильный учет пружинения (springback); неверная настройка станка; износ инструмента.
- Предотвращение: Сделать пробные гибы для определения величины пружинения и скорректировать угол гиба на станке; регулярно проверять и калибровать оборудование; использовать острый и неизношенный инструмент.
Деформация полки или стенки детали (выпучивание, вогнутость)
Полки детали после гибки получаются не плоскими.
- Причины: Слишком узкие полки; неправильное соотношение ширины V-раскрытия матрицы и толщины металла; недостаточное усилие прижима.
- Предотвращение: Увеличить ширину полки, если возможно; правильно подобрать матрицу; обеспечить надежный прижим заготовки.
Неправильный выбор инструмента (пуансона/матрицы)
Использование инструмента, не соответствующего толщине металла, материалу или требуемому радиусу.
- Причины: Невнимательность; отсутствие нужного инструмента.
- Предотвращение: Всегда сверяться с таблицами подбора инструмента или рекомендациями производителя оборудования; иметь набор основного инструмента для разных задач.
Ошибки в расчете или построении развертки
Готовая деталь не соответствует требуемым размерам.
- Причины: Неправильно рассчитан K-factor или припуск на гиб; ошибки в чертеже.
- Предотвращение: Тщательно проверять расчеты развертки; использовать специализированное ПО для расчета разверток; делать пробные детали.
Следы от инструмента на поверхности детали
На поверхности металла, особенно мягкого (алюминий, медь) или полированного, остаются вмятины или царапины от пуансона или матрицы.
- Причины: Острые кромки инструмента; грязь или стружка на инструменте; слишком большое усилие.
- Предотвращение: Использовать инструмент с радиусными кромками; содержать инструмент в чистоте; использовать защитные прокладки (например, из полиуретана) между инструментом и деталью; правильно подбирать усилие гибки.
Техника безопасности при выполнении листогибочных работ
Листогибочные работы, как и любые операции по обработке металла, требуют строгого соблюдения правил техники безопасности. Пренебрежение ими может привести к серьезным травмам.
Использование средств индивидуальной защиты (СИЗ)
- Защитные очки: Обязательны для защиты глаз от возможных мелких осколков металла или отлетающих частиц.
- Прочные перчатки: Защищают руки от порезов острыми кромками листового металла и от защемления. Выбирайте перчатки, которые не будут мешать работе и не затянутся в движущиеся части станка.
- Спецодежда: Должна быть застегнута, без развевающихся частей, которые могут быть захвачены станком.
Правила работы на оборудовании
- Перед началом работы всегда проверяйте исправность станка, особенно если это пресс с механическим или гидравлическим приводом.
- Убедитесь, что защитные ограждения на месте и функционируют.
- Никогда не работайте на неисправном оборудовании.
- Изучите инструкцию по эксплуатации вашего станка.
Опасность прижимных зон
Категорически запрещается подставлять руки или пальцы в рабочую зону между пуансоном и матрицей во время работы пресса! Это основная причина тяжелых травм при гибке металла. Используйте специальные подающие приспособления или держите руки на безопасном расстоянии.
Аккуратное обращение с листовым металлом
Кромки листовых заготовок и готовых деталей могут быть очень острыми. Переносите и укладывайте металл осторожно, чтобы избежать порезов.
Проверка исправности оборудования
Перед каждым включением станка убедитесь, что инструмент надежно закреплен, отсутствуют посторонние предметы в рабочей зоне, и все системы работают штатно.
Практические советы для начинающих осваивать гибку металла
Освоение гибки листового металла – это процесс, требующий терпения и практики. Вот несколько советов, которые помогут вам на начальном этапе:
Изучение теоретических основ
Прежде чем приступать к практике, хорошо изучите теорию: основные термины, виды гибки, принципы работы оборудования, свойства материалов. Эта статья – хороший старт, но не стесняйтесь искать дополнительную информацию, смотреть обучающие видео.
Начните с простых деталей и тонкого, пластичного металла
Не пытайтесь сразу изготовить сложную деталь из толстой или хрупкой стали. Начните с простых гибов (например, уголок 90 градусов) на тонколистовой (0.5-1.0 мм) мягкой углеродистой стали или алюминии. Это поможет вам почувствовать материал и оборудование.
Если есть возможность, поработайте под руководством опытного мастера или пройдите курсы
Практические советы и демонстрация от опытного специалиста бесценны. Если есть возможность, посетите мастер-класс, курсы или попросите помощи у знакомого мастера.
Приобретите или получите доступ к простому ручному листогибу
Для первых опытов и небольших проектов ручной листогиб – отличный вариант. Он относительно недорог и безопасен в использовании, позволяет понять основные принципы сгибания листового металла.
Не бойтесь экспериментировать (на безопасном оборудовании) и анализировать результаты
Пробуйте разные настройки, разные материалы (безопасные для вашего оборудования). Внимательно наблюдайте за процессом и анализируйте результат. Если что-то пошло не так, попытайтесь понять причину.
Ведите записи своих экспериментов
Записывайте тип материала, его толщину, какой инструмент использовали, какие настройки станка, какой получили угол и радиус, величину пружинения. Эти записи помогут вам накопить собственный опыт и быстрее находить правильные решения для будущих задач.
Заключение
Гибка листового металла – это фундаментальный и широко востребованный навык в металлообработке. Мы рассмотрели основные понятия, оборудование, материалы и технологии, которые должен знать каждый новичок, приступающий к освоению листогибочных работ. Понимание принципов пластической деформации, правильный выбор инструмента и материала, а также строгое соблюдение техники безопасности – вот ключи к успешному сгибанию листового металла.
Помните, что гибка металла – это не только наука, но и искусство, которое приходит с практикой, внимательностью и постоянным стремлением к совершенствованию. Не бойтесь начинать, учиться на своих ошибках и экспериментировать. Освоение этого процесса откроет перед вами широкие возможности для творчества, ремонта и создания уникальных изделий из листового металла. Удачи в ваших начинаниях!
Часто задаваемые вопросы от новичков о гибке листового металла
Какой минимальный радиус гиба можно получить для стали толщиной X мм?
Минимальный радиус гиба зависит не только от толщины стали (S), но и от ее марки (пластичности) и состояния поставки. Для мягких углеродистых сталей он может составлять (0.5-2) x S. Для более прочных или менее пластичных сталей минимальный радиус будет больше. Точные значения следует искать в справочниках по конкретной марке стали или в рекомендациях производителей металла. Использование слишком малого радиуса приведет к трещинам.
Как точно рассчитать пружинение металла?
Точный расчет пружинения (springback) довольно сложен, так как он зависит от множества факторов (марка материала, его толщина, радиус гиба, угол гиба, тип и состояние инструмента, скорость гибки). Существуют эмпирические формулы и таблицы, но на практике величину пружинения чаще всего определяют опытным путем, делая несколько пробных гибов и корректируя угол на станке. Современные ЧПУ-прессы могут иметь встроенные базы данных или функции для компенсации пружинения.
Можно ли гнуть уже окрашенный или оцинкованный металл?
Да, можно, но с осторожностью. Оцинкованный листовой металл обычно хорошо гнется, но при очень малых радиусах или на толстом материале цинковое покрытие в месте изгиба может потрескаться или отслоиться. Окрашенный металл (с полимерным покрытием) также можно гнуть, но важно, чтобы покрытие было эластичным. Радиус гиба должен быть достаточно большим, чтобы не повредить краску. Иногда используют специальный инструмент или защитные пленки.
Сколько стоит самый простой ручной листогиб?
Стоимость простого ручного листогиба для гаража или небольшой мастерской может варьироваться от нескольких тысяч до нескольких десятков тысяч рублей, в зависимости от максимальной длины и толщины гиба, конструкции (например, сегментный дороже) и производителя.
Где найти таблицы или калькуляторы для расчета гибки?
Таблицы с параметрами гибки (минимальные радиусы, усилия, K-factor) можно найти в справочниках по металлообработке, ГОСТах на материалы, а также в каталогах производителей листогибочного оборудования и инструмента. В интернете существует множество онлайн-калькуляторов для расчета разверток и параметров гибки, но к их точности стоит относиться с некоторой осторожностью и проверять результаты на практике, особенно для ответственных деталей. Многие CAD-системы (САПР) также имеют встроенные модули для проектирования деталей из листового металла и автоматического построения разверток.
