Лазерная резка труб представляет собой современную, высокоточную и эффективную технологию обработки трубного проката, которая находит все более широкое применение в различных отраслях промышленности и производства. Растущая популярность этого метода обусловлена его уникальными возможностями по созданию сложных геометрических форм, высокой скоростью и качеством обработки. В данной статье мы подробно рассмотрим основные технологии резки труб лазером, включая прогрессивную 3D лазерную резку труб и особенности обработки профильной трубы. Также мы изучим принципы работы трубореза лазерного, обсудим ключевые преимущества метода и его многообразные сферы применения. Актуальность услуг лазерной резки труб на современном рынке постоянно растет, отвечая на запросы производителей в качественной и быстрой обработке.
Принцип работы и оборудование для резки труб лазером
Понимание основ технологии и используемого оборудования является ключом к оценке возможностей лазерной резки труб.

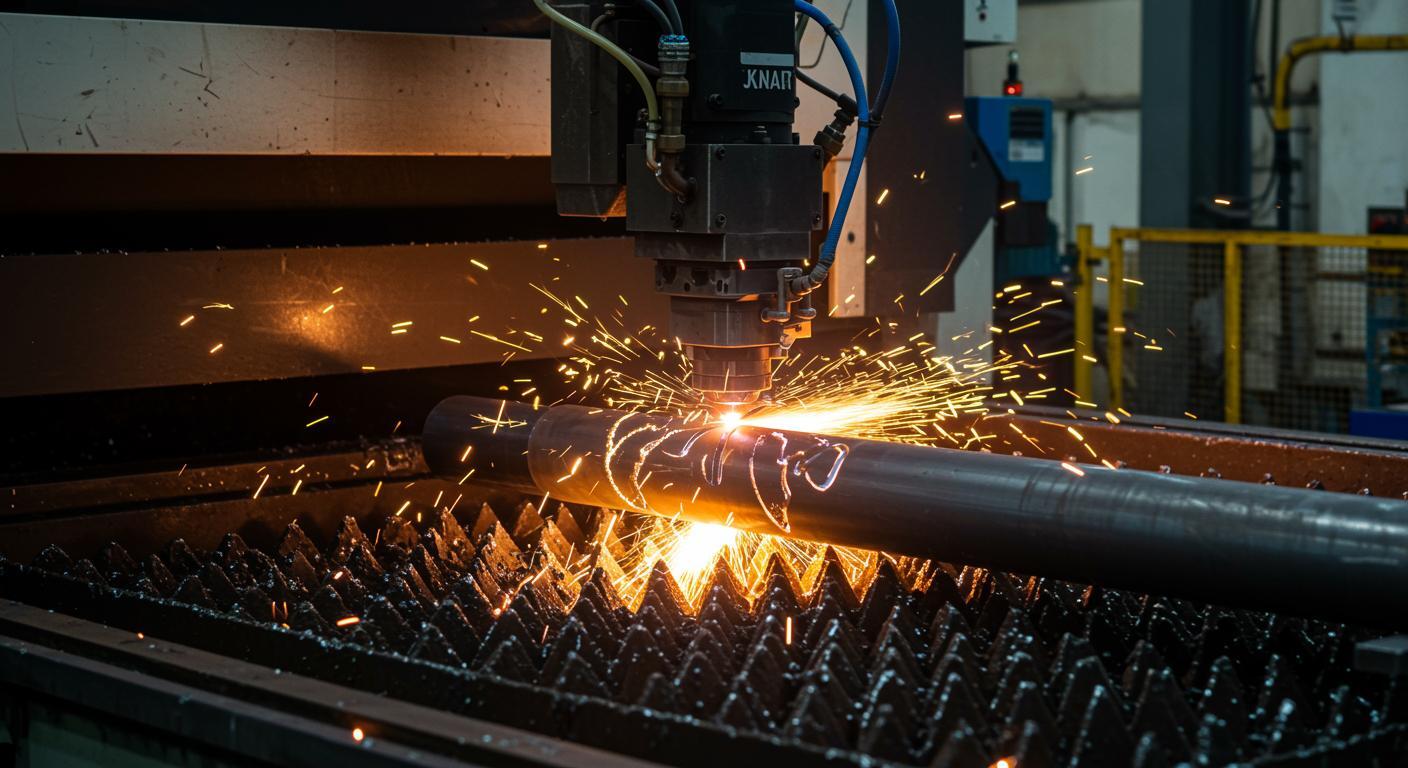

Как работает лазерная резка труб
Процесс резки труб лазером основан на локальном воздействии сфокусированного лазерного луча высокой мощности на поверхность трубы. Энергия лазерного излучения поглощается материалом, вызывая его мгновенный нагрев, плавление и частичное испарение в точке реза.
Для повышения эффективности процесса и обеспечения высокого качества реза используются вспомогательные газы:
- Кислород: Применяется для резки углеродистых сталей. Он участвует в экзотермической реакции с железом, увеличивая скорость резки и позволяя обрабатывать большие толщины. Кромка реза получается чистой, но слегка окисленной.
- Азот: Используется для резки нержавеющих сталей, алюминиевых и других цветных сплавов, а также для получения неокисленной кромки на углеродистых сталях. Азот под высоким давлением выдувает расплавленный металл из зоны реза, формируя гладкую и блестящую поверхность без оксидной пленки.
- Сжатый воздух: Может применяться для резки некоторых тонких материалов как более экономичная альтернатива азоту, но качество кромки может быть ниже.
Механизм удаления расплавленного материала из зоны реза критически важен для получения чистого и точного пропила. Это обеспечивается высоким давлением вспомогательного газа, подаваемого коаксиально с лазерным лучом через сопло режущей головки.
Ключевые компоненты лазерного трубореза (станка для резки труб)
Современный труборез лазерный – это сложный высокотехнологичный комплекс, состоящий из нескольких ключевых узлов:
- Лазерный источник (резонатор): "Сердце" установки, генерирующее лазерное излучение. Наиболее распространены два типа:
- CO2-лазеры: Традиционно использовались для резки толстых материалов, но постепенно уступают место волоконным лазерам.
- Волоконные лазеры: Обладают более высоким КПД, лучшим качеством луча для резки металлов (особенно отражающих, таких как алюминий, медь, латунь), меньшими эксплуатационными расходами и более высокой скоростью резки тонких и средних толщин. Они являются предпочтительным выбором для большинства современных систем лазерной резки труб.
- Система ЧПУ (CNC): Компьютерная система числового программного управления, которая контролирует все движения станка, мощность лазера и подачу газа в соответствии с заданной программой. Обеспечивает высокую точность и повторяемость операций.
- Режущая голова: Содержит фокусирующую оптику (линзы или зеркала), сопло для подачи вспомогательного газа и систему емкостного слежения, которая поддерживает постоянное расстояние между соплом и поверхностью трубы, компенсируя ее возможную неидеальную геометрию. В системах 3D лазерной резки труб режущая голова имеет дополнительные оси вращения.
- Система подачи и фиксации трубы: Включает передний и задний патроны (часто самоцентрирующиеся), которые надежно зажимают и вращают трубу во время резки. Для длинных труб используются поддерживающие люнеты, предотвращающие провисание. Многие станки оснащаются автоматическими системами загрузки труб из пачки и выгрузки готовых деталей.
- Система удаления отходов: Конвейер или специальный контейнер для сбора мелких вырезанных фрагментов и пыли.
Отличия резки труб от резки листового металла
Хотя базовый принцип лазерного воздействия схож, резка труб лазером имеет свои особенности:
- Необходимость вращения трубы: Для обработки по всей окружности труба должна синхронно вращаться с движением режущей головки.
- Поддержание фокуса: На криволинейной поверхности трубы сложнее поддерживать постоянное фокусное расстояние, что требует точной работы системы слежения.
- Резка вблизи патронов: Существуют ограничения по минимальному расстоянию от торца трубы до зоны реза из-за наличия зажимных патронов.
- Удаление отходов изнутри трубы: Мелкие вырезанные элементы могут оставаться внутри трубы, что требует продуманной системы их удаления или учета при проектировании детали.
Виды и технологические возможности современной лазерной резки труб
Современные труборезы лазерные предлагают широкий спектр технологических операций, значительно расширяя возможности проектировщиков и производителей.
2D лазерная резка труб
Это базовый вид обработки, при котором лазерный луч направлен перпендикулярно оси трубы (или с небольшим фиксированным наклоном). 2D резка позволяет выполнять:
- Торцевание труб (отрезку на заданную длину).
- Вырезку простых отверстий (круглых, овальных, прямоугольных).
- Создание несложных пазов и выемок.
- Такая технология подходит для относительно простых деталей, но ее возможности ограничены при необходимости создания сложных пространственных соединений или резки под переменным углом.
3D лазерная резка труб (пятиосевая резка)
3D лазерная резка труб – это наиболее прогрессивная и востребованная технология, использующая режущую головку с дополнительными осями вращения (обычно две – наклон и поворот). Это позволяет:
- Резка под углом к поверхности трубы: Снятие фасок под сварку непосредственно в процессе резки, что исключает дополнительные операции.
- Создание сложных фигурных вырезов: Формирование точных контуров для сварных соединений типа "труба в трубу" (например, "седловины"), шип-паз и других сложных сопряжений.
- Резка отверстий на криволинейных участках: Обеспечение перпендикулярности отверстия к поверхности трубы даже на изгибах.
- Компенсация неидеальной геометрии трубы: Некоторые системы могут сканировать трубу и корректировать программу резки.
- Преимущества 3D лазерной резки труб особенно очевидны при изготовлении сложных пространственных металлоконструкций, рам, каркасов, где требуется высокая точность соединений.

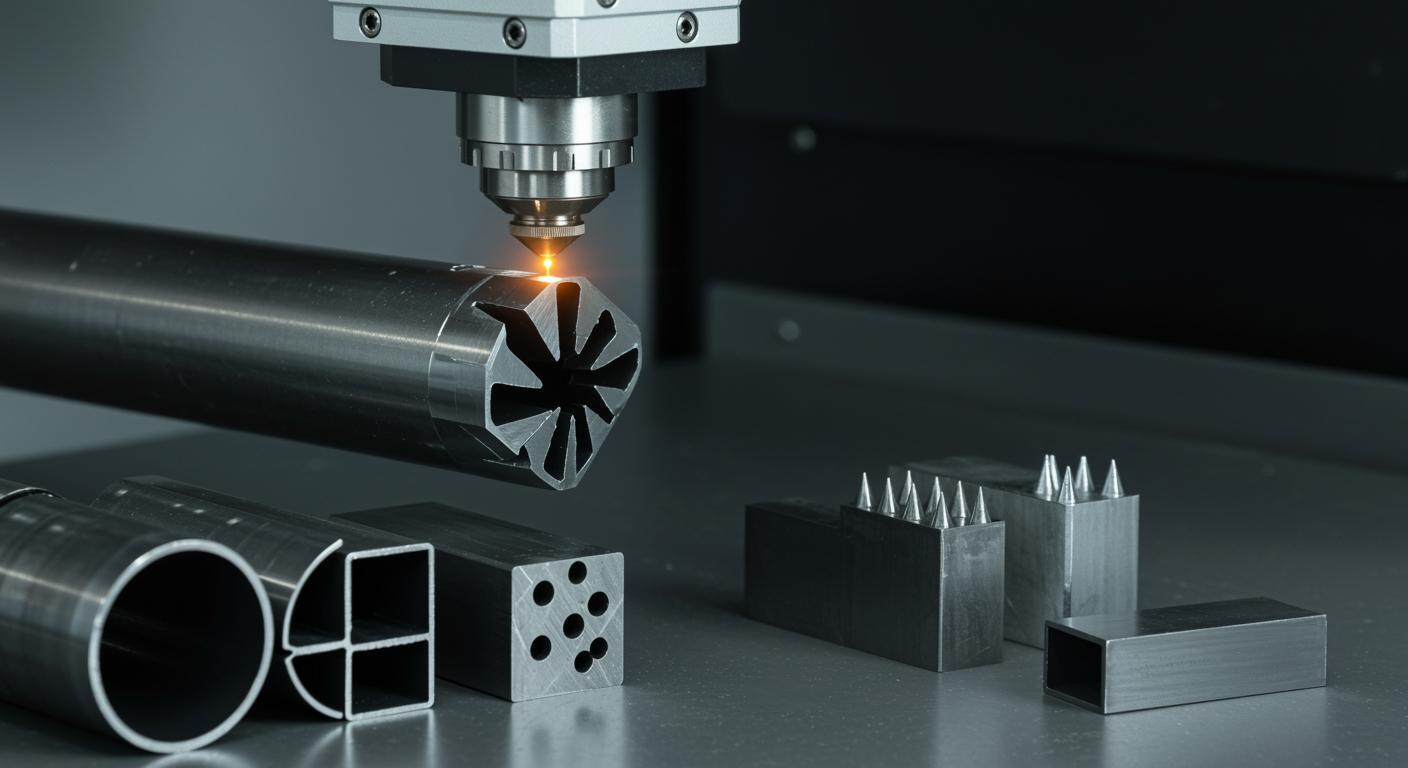

Лазерная резка профильной трубы
Лазерная резка профильной трубы (квадратной, прямоугольной, овальной, а также специальных профилей – швеллеров, уголков) является одной из самых востребованных услуг лазерной резки труб. Технология позволяет:
- Выполнять точные резы на плоских гранях и в углах профиля.
- Создавать сложные пазы, шипы и другие элементы для сборных конструкций.
- Осуществлять фигурную резку для декоративных или функциональных целей.
- Примеры применения включают изготовление мебельных каркасов, торгового оборудования, элементов строительных конструкций, рам для машин и механизмов.
Обрабатываемые материалы и их специфика
Резка труб лазером возможна для широкого спектра металлов:
- Углеродистые и низколегированные стали: Наиболее распространенный материал, хорошо поддается резке как кислородом, так и азотом.
- Нержавеющие стали: Обычно режутся азотом для получения чистой, неокисленной кромки, готовой к сварке.
- Алюминиевые трубы и сплавы: Требуют использования волоконных лазеров из-за высокой отражающей способности и теплопроводности. Резка производится азотом.
- Медные и латунные трубы: Также являются сложными для резки из-за высокой отражающей способности и теплопроводности. Требуют мощных волоконных лазеров и специальных режимов резки.
- Выбор типа лазера (волоконный предпочтительнее для большинства металлов) и параметров резки (мощность, скорость, тип и давление газа) напрямую зависит от свойств обрабатываемого материала и толщины стенки трубы.
Дополнительные операции, выполняемые на лазерных труборезных комплексах
Современные труборезы лазерные часто способны выполнять не только резку, но и другие операции:
- Лазерная маркировка или гравировка: Нанесение идентификационных номеров, логотипов, разметочных линий.
- Резка резьбы: Некоторые продвинутые системы могут выполнять операцию нарезания резьбы (flowdrill) или подготовку отверстий под резьбу.
- Автоматическая загрузка и выгрузка: Значительно повышает производительность и снижает трудоемкость, особенно в серийном производстве.
Почему выбирают лазерную резку для обработки труб?
Лазерная резка труб обладает целым рядом неоспоримых преимуществ перед традиционными методами обработки (механическая резка, сверление, фрезерование).
Высокая точность и повторяемость
Лазерные станки с ЧПУ обеспечивают точность позиционирования до ±0.05-0.1 мм и высокую повторяемость размеров деталей, что критически важно для последующей сборки и сварки.
Превосходное качество кромки
Резка труб лазером, особенно с использованием азота, позволяет получать гладкую, чистую кромку с минимальным образованием грата (заусенцев). Это часто исключает необходимость в последующей механической зачистке, экономя время и ресурсы.
Скорость и производительность
Лазерная резка значительно быстрее многих механических методов, особенно при выполнении сложных контуров, множественных отверстий или фигурных вырезов. Это ведет к сокращению производственного цикла и увеличению производительности.
Гибкость и универсальность
Один труборез лазерный способен обрабатывать трубы различных диаметров, форм профиля (круглые, квадратные, прямоугольные, овальные и др.) и толщин стенок, а также создавать детали практически любой сложности без необходимости смены инструмента, как при механической обработке.
Минимальная зона термического влияния (ЗТВ)
Благодаря высокой концентрации энергии в малой точке, зона термического влияния при лазерной резке очень узкая. Это минимизирует структурные изменения в материале вблизи реза и снижает риск деформации детали.
Бесконтактный метод обработки
Лазерный луч не оказывает механического давления на трубу, что особенно важно при обработке тонкостенных или легко деформируемых материалов, а также позволяет избежать износа инструмента.
Экономия материала
Высокая точность резки и возможность оптимизации раскроя (особенно при создании сложных соединений, которые могут заменить несколько отдельных деталей и сварных швов) способствуют более экономному использованию материала.
Автоматизация процесса
Современные услуги лазерной резки труб часто подразумевают высокую степень автоматизации, включая загрузку заготовок и выгрузку готовых деталей, что снижает влияние человеческого фактора, повышает стабильность качества и позволяет организовать работу в несколько смен.
Где востребована лазерная резка труб: от промышленности до дизайна
Благодаря своим преимуществам, лазерная резка труб находит применение в самых разнообразных сферах.
Строительство и архитектура
- Изготовление несущих и вспомогательных металлоконструкций: фермы, балки, колонны, сложные узлы соединений для зданий, мостов, стадионов.
- Производство ограждений, перил, лестничных маршей, элементов фасадного остекления.
- Создание уникальных декоративных элементов для фасадов и интерьеров, малых архитектурных форм.
- Элементы для спортивных комплексов и детских игровых площадок.
Машиностроение и автомобилестроение
- Производство рам и каркасов для автомобилей, мотоциклов, спецтехники, железнодорожного транспорта.
- Изготовление деталей выхлопных систем, систем безопасности (каркасы безопасности).
- Компоненты гидравлических и пневматических систем, корпусные детали.
- Элементы промышленного оборудования, станков, конвейерных линий.
Мебельная промышленность
- Изготовление прочных и эстетичных металлических каркасов для столов, стульев, диванов, стеллажей, кроватей, особенно из профильной трубы.
- Производство декоративных элементов и фурнитуры для дизайнерской мебели.
Нефтегазовая и химическая промышленность
- Компоненты трубопроводов, фитинги со сложными пространственными соединениями, отводы.
- Элементы оборудования для добычи, переработки и транспортировки нефти и газа.
Производство торгового и выставочного оборудования
- Изготовление стеллажей, витрин, рекламных конструкций, выставочных стендов, где важны точность соединений и эстетичный вид.
Сельскохозяйственная техника
- Производство рам для тракторов и комбайнов, компонентов навесного и прицепного оборудования, систем орошения.
Судостроение и авиакосмическая отрасль
- Изготовление легких и прочных трубчатых конструкций, элементов силового набора, трубопроводов.
Дизайн, искусство и создание арт-объектов
- 3D лазерная резка труб открывает безграничные возможности для создания уникальных скульптур, инсталляций, элементов ландшафтного дизайна и эксклюзивных предметов интерьера.
Что важно знать при заказе услуг лазерной резки труб
Чтобы получить качественный результат и оптимизировать затраты при заказе услуг лазерной резки труб, следует учитывать несколько практических аспектов.
Требования к исходным данным
Большинство компаний, предоставляющих услуги лазерной резки труб, требуют от заказчика предоставления технической документации в электронном виде:
- Для 3D резки: Предпочтительны 3D-модели деталей в форматах STP (STEP), IGS (IGES), X_T (Parasolid).
- Для 2D резки: Могут использоваться 2D-чертежи разверток или контуров в форматах DXF, DWG.
- Необходимо четко указать: тип материала (марку стали, сплава), толщину стенки трубы, ее наружный диаметр или размеры профиля.
- Требуемое количество деталей каждого вида.
- Особые требования к качеству реза, допускам, необходимости снятия фасок и т.д.
Факторы, влияющие на стоимость услуг лазерной резки труб
Цена на лазерную резку труб формируется под влиянием нескольких факторов:
- Тип и толщина материала: Более дорогие и сложнообрабатываемые материалы (нержавейка, цветные металлы), а также большая толщина стенки увеличивают стоимость.
- Сложность контура и количество врезок: Чем сложнее геометрия детали и чем больше отдельных контуров (отверстий, пазов) необходимо вырезать, тем выше цена.
- Объем заказа (серийность): Для крупных партий обычно предоставляются скидки.
- Необходимость использования 3D лазерной резки труб: Пятиосевая обработка, как правило, дороже 2D резки из-за более сложного программирования и оборудования.
- Дополнительные требования: Маркировка, специальная обработка кромок, упаковка и т.д. могут влиять на итоговую стоимость.
Выбор подрядчика: на что обратить внимание (кратко)
При выборе компании для заказа услуг лазерной резки труб, обратите внимание на:
- Наличие современного оборудования: Особенно важно наличие станков для 3D резки и обработки профильной трубы, если это требуется для ваших задач. Узнайте о типе используемых лазеров (волоконные предпочтительнее).
- Опыт работы: Убедитесь, что у подрядчика есть опыт работы с вашим типом материала и деталями схожей сложности. Посмотрите портфолио.
- Возможность выполнения тестового образца: Это лучший способ оценить качество работы перед размещением крупного заказа.
- Сроки выполнения и отзывы клиентов.
Заключение
Лазерная резка труб – это, без сомнения, передовая, высокоэффективная и универсальная технология, которая кардинально изменила подходы к обработке трубного проката. Ключевые преимущества, такие как высочайшая точность, превосходное качество реза, высокая скорость, гибкость в создании сложных форм и минимальное термическое воздействие, делают ее незаменимой во множестве отраслей.
Перспективы развития технологии резки труб лазером связаны с дальнейшим совершенствованием труборезов лазерных, увеличением их мощности и скорости, расширением функциональных возможностей 3D резки, а также более глубокой интеграцией с CAD/CAM системами и роботизированными комплексами.
Сегодня лазерная резка труб, включая обработку профильной трубы и сложные операции 3D лазерной резки, является неотъемлемой частью современного производства. Правильный выбор квалифицированного поставщика услуг лазерной резки труб гарантирует получение высококачественных деталей точно в срок, что является залогом конкурентоспособности и успеха любого проекта, использующего трубные конструкции.
