Алюминий — уникальный материал, завоевавший популярность в строительстве, дизайне, авиации и машиностроении благодаря своему легкому весу, коррозионной стойкости и эстетичному внешнему виду. Однако когда дело доходит до его обработки, в частности гибки, многие специалисты сталкиваются с серьезными трудностями. Попытка согнуть алюминиевый профиль или лист так же, как стальной, часто заканчивается браком: трещинами, царапинами или неточными размерами. Причина кроется в его особых физических свойствах. В этом полном руководстве мы подробно разберем все особенности процесса, от выбора между холодной гибкой алюминия и горячей гибкой алюминия до тонкостей работы с покрытиями и правильного расчета гибки алюминия.
Алюминий — не сталь: Ключевые отличия, влияющие на гибку
Чтобы понять, как правильно гнуть алюминий, нужно сначала понять, чем он отличается от стали. Эти фундаментальные различия — корень всех потенциальных проблем и ключ к их решению.
Низкий модуль упругости и сильное пружинение
Модуль упругости — это, по сути, жесткость материала. У алюминия он почти в три раза ниже, чем у стали. Это означает, что при одинаковой нагрузке алюминий деформируется сильнее. Но самое главное для гибки — после снятия нагрузки он гораздо активнее стремится вернуться в исходное состояние. Этот эффект "пружинения" (springback) у алюминия значительно выше, и если его не учитывать, деталь будет постоянно "недогнута" до нужного угла.
Высокая склонность к нагартовке (упрочнению)
В процессе холодной деформации (гибки) структура алюминия меняется — он становится прочнее, но одновременно и более хрупким. Этот процесс называется нагартовкой. Если вы пытаетесь согнуть деталь в несколько проходов или подкорректировать уже согнутый угол, вы работаете с материалом, который стал значительно менее пластичным, чем вначале. Это резко повышает риск образования трещин.
Наличие прочной и хрупкой оксидной пленки
Поверхность любого алюминия мгновенно покрывается тончайшей, но очень твердой и хрупкой пленкой оксида (Al₂O₃). Она защищает металл от коррозии, но при гибке может треснуть раньше, чем сам металл, провоцируя появление микротрещин на поверхности.
Разнообразие сплавов и их состояний (закалка)
Не существует просто "алюминия". Есть сотни сплавов с разными свойствами. Гибка мягкого и пластичного сплава АМг3 и гибка высокопрочного, закаленного дюралюминия Д16Т — это две совершенно разные технологические операции. Дюраль в закаленном состоянии (Д16Т) практически невозможно согнуть в холодном виде без образования трещин.
Выбор технологии: Как, чем и при какой температуре гнуть алюминий
Выбор правильного технологического подхода напрямую зависит от сплава, толщины заготовки и требуемого радиуса гиба.
Холодная гибка алюминия: стандартный подход для большинства задач
Холодная гибка алюминия — это процесс деформации при комнатной температуре. Это самый быстрый, экономичный и распространенный метод. Он отлично подходит для большинства пластичных алюминиевых сплавов (серий АД, АМц, АМг) и гибки на относительно большие радиусы.
Горячая гибка алюминия: когда нагрев становится необходимостью
Горячая гибка алюминия применяется для термоупрочняемых (закаленных) сплавов, таких как дюралюминий (Д16, Д16Т), и для получения очень малых радиусов гиба на толстых заготовках. Нагрев временно "смягчает" материал, повышая его пластичность. Крайне важно соблюдать точный температурный режим (обычно в диапазоне 120-220°C в зависимости от сплава), так как перегрев ("пережог") может необратимо снизить прочностные характеристики материала после остывания.
Гибка алюминия вручную: возможности и границы применения
Гибка алюминия вручную возможна, но ее применение ограничено. Таким способом можно согнуть лишь тонкий листовой алюминий (до 1-1.5 мм) или профили из очень мягких сплавов. Добиться высокой точности угла, радиуса и избежать локальных деформаций при ручной гибке практически невозможно. Для качественного результата почти всегда требуется специальный станок для гибки алюминия.
Правильный инструмент — половина успеха: Обзор станков и оснастки
Качество гиба напрямую зависит от оборудования и, что еще важнее, от используемой оснастки (инструмента).
Станок для гибки алюминия: общие требования
Любой станок для гибки алюминия, будь то листогиб или профилегиб, должен быть точным, исправным и чистым. Любая грязь, стружка или заусенцы на оснастке немедленно оставят след на мягкой поверхности алюминия.
Гибка алюминия на листогибе (прессе)
При гибке на листогибочном прессе ключевую роль играет пара "пуансон-матрица". Для алюминия рекомендуется использовать пуансоны с увеличенным радиусом и матрицы с расширенным V-образным ручьем. Чтобы избежать царапин и потертостей, на края матрицы часто устанавливают полимерные накладки или используют защитную пленку, которая наклеивается на заготовку перед гибкой.
Гибка алюминия на профилегибе (вальцах)

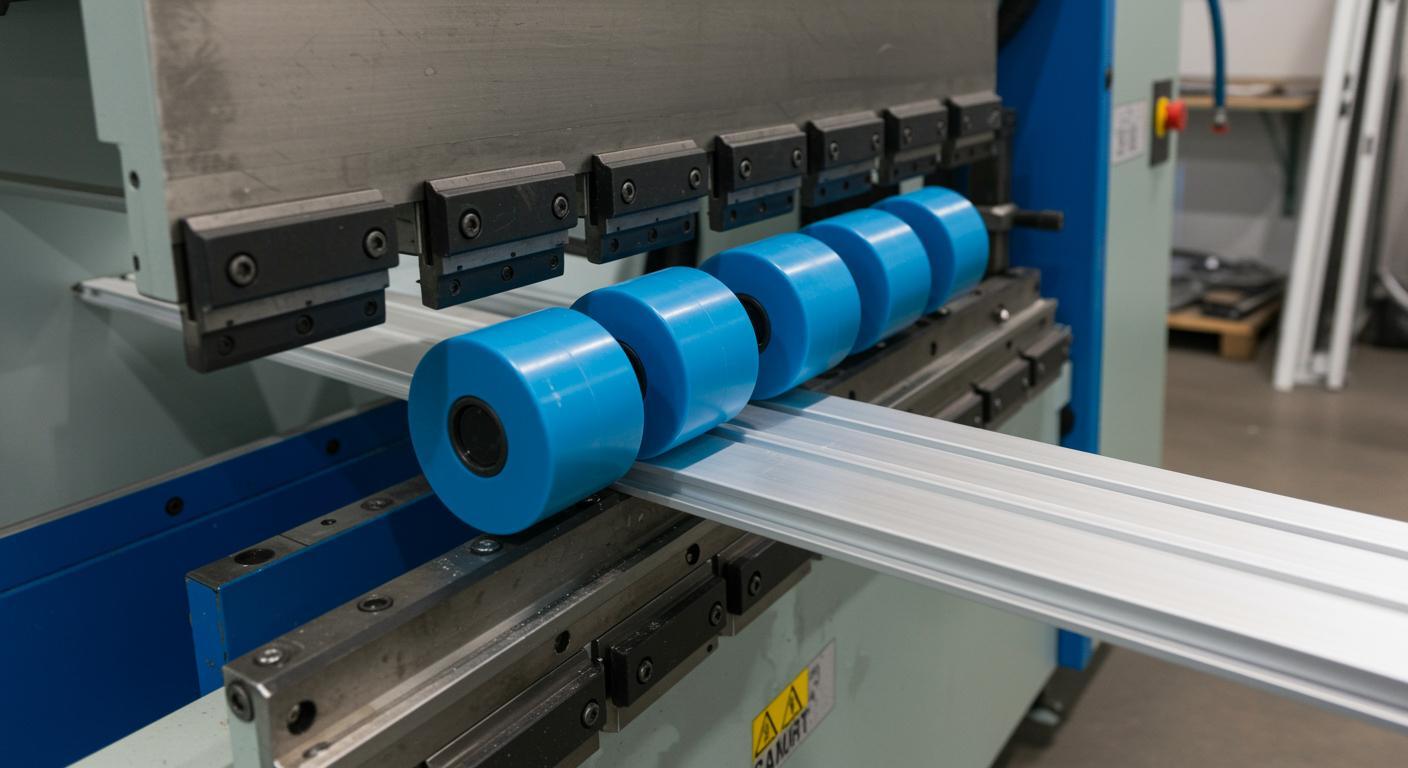

Гибка алюминия на профилегибе для получения радиусных деталей (арок, колец) требует особого подхода к роликам. Стандартные стальные ролики с насечкой, подходящие для стали, для алюминия губительны — они оставляют глубокие следы. Поэтому для алюминия применяют гладкие стальные или, что гораздо лучше, полимерные (капролоновые) ролики. Они обеспечивают надежный зацеп без повреждения поверхности.
Специализированная оснастка: Гибка алюминия с дорном для идеальных труб
При гибке пустотелых профилей, особенно труб, возникает риск их сплющивания (потери овальности) или образования складок (гофры) на внутренней стороне. Для решения этой проблемы применяется гибка алюминия с дорном. Дорн — это специальная оправка, которая вставляется внутрь трубы и поддерживает ее форму изнутри в процессе деформации, обеспечивая идеальную геометрию гиба.
"Подводные камни" гибки алюминия: Как избежать брака
Знание типичных проблем позволяет предотвратить их появление на ранней стадии.
Проблема №1: Трещины и разрывы
Это самый серьезный дефект. Главная причина — попытка согнуть металл по радиусу меньше допустимого. Для каждого сплава и толщины существует свой минимальный радиус гибки алюминия. Попытка превысить предел пластичности материала неизбежно ведет к его разрушению.
Проблема №2: Царапины, потертости и вмятины
Мягкая поверхность алюминия очень чувствительна к состоянию инструмента. Причина этих дефектов — контакт с грязной, изношенной или неподходящей (стальной, с острыми краями) оснасткой. Решение — идеальная чистота, использование полимерных роликов и накладок, применение защитных пленок.
Проблема №3: Неточность геометрии
Как уже упоминалось, из-за сильного пружинения алюминий сложно согнуть до точного угла с первого раза. Решение — опытная подстройка станка с "перегибом" на величину пружинения, которая определяется экспериментально для каждой партии материала.
Особый случай: Работа с декоративными покрытиями
Гибка алюминия с уже нанесенным покрытием — высший пилотаж, требующий максимальной аккуратности.
Нюансы гибки анодированного профиля
Гибка анодированного алюминия осложняется тем, что анодный слой (искусственно утолщенная оксидная пленка) очень твердый, но хрупкий. При малых радиусах гиба он может потрескаться, образуя на поверхности сетку микротрещин, видимую как белесое пятно. Единственный способ этого избежать — использовать значительно увеличенные радиусы гиба (часто в 2-3 раза больше, чем для того же профиля без покрытия) и идеально гладкую оснастку.
Как согнуть окрашенный алюминий без сколов

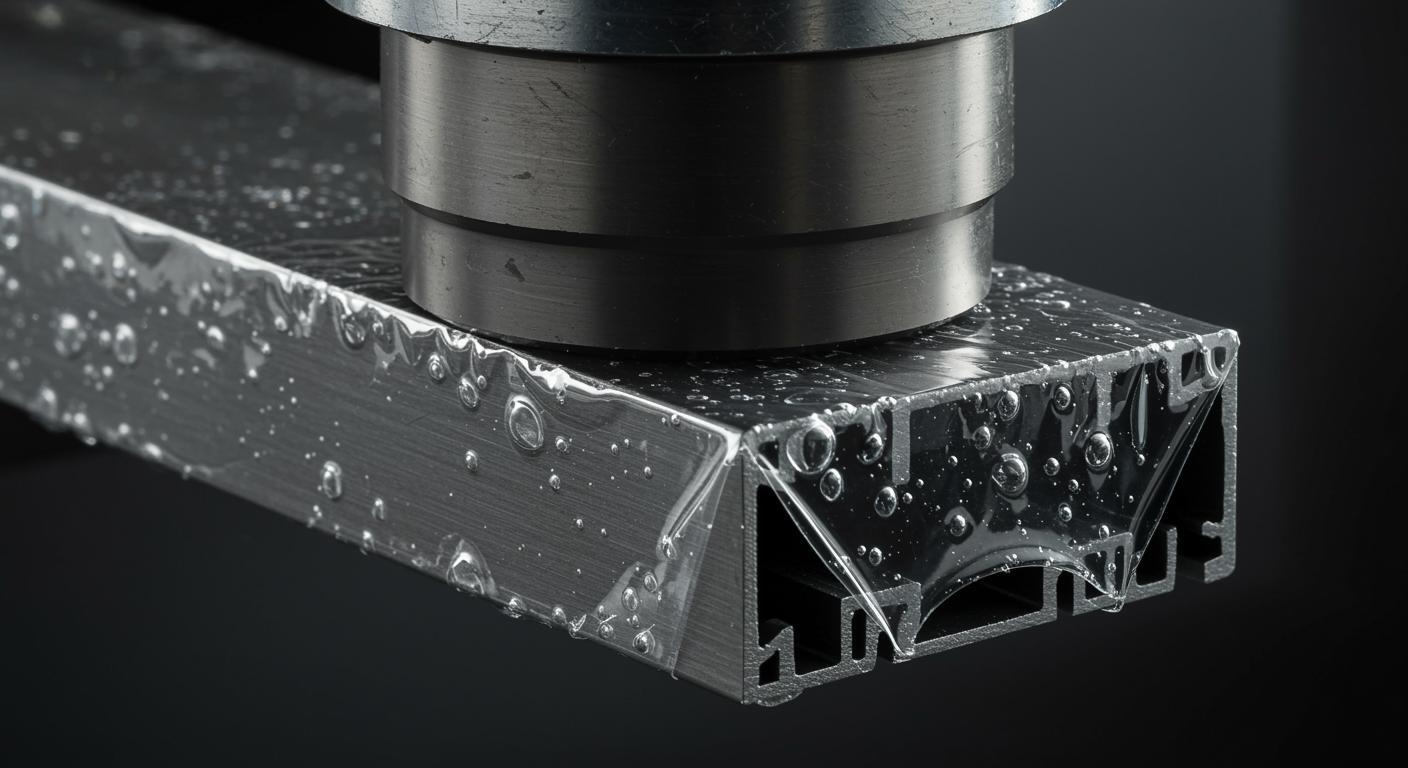

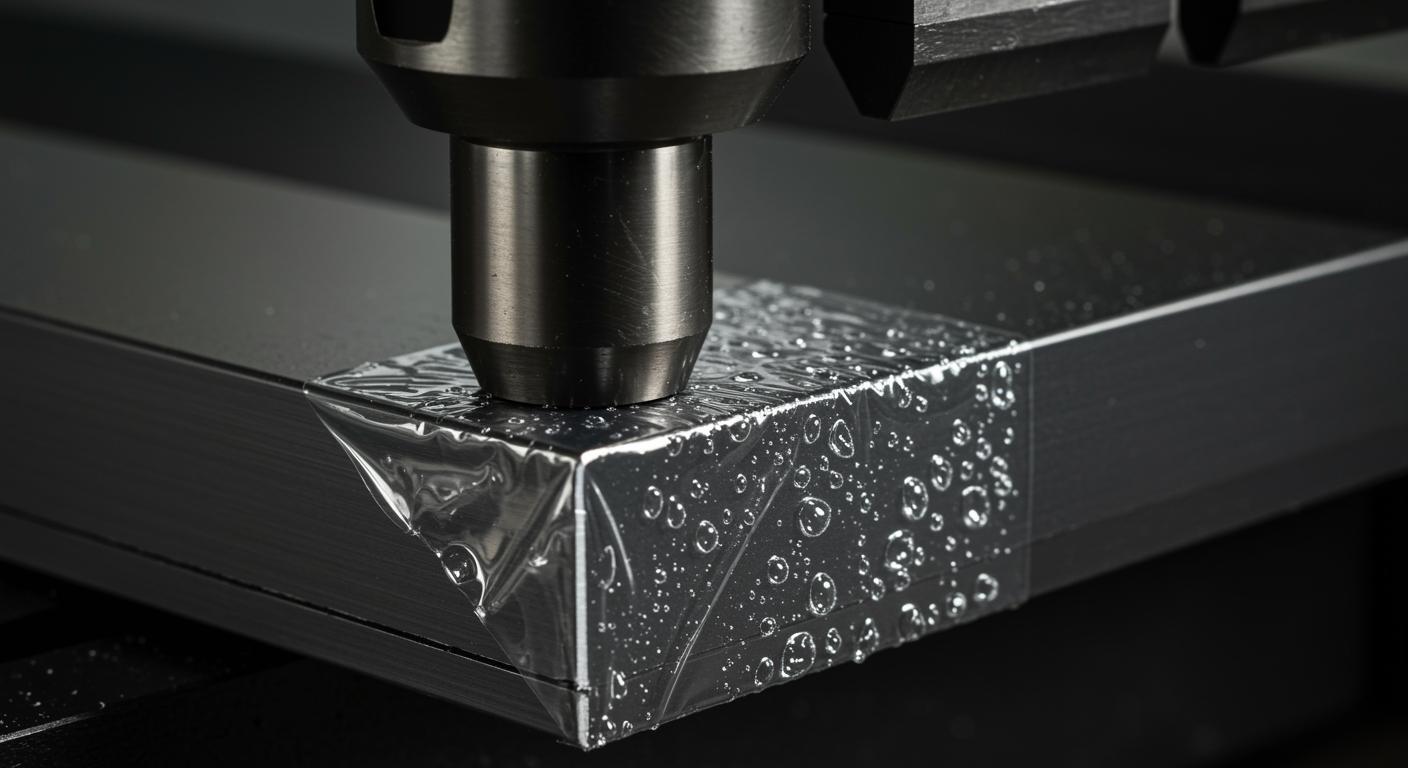

Гибка окрашенного алюминия зависит от типа краски. Порошковые покрытия более эластичны и лучше переносят деформацию, чем жидкие эмали. Ключевое правило здесь — использование защитной полимерной пленки, которая наклеивается на деталь перед гибкой и снимается после. Она принимает на себя все контактные нагрузки и защищает лакокрасочный слой от повреждений.
Расчет гибки алюминия: От теории к точному результату
Точная гибка невозможна без базовых расчетов.
Критически важный параметр: Минимальный радиус гибки алюминия
Минимальный радиус гибки алюминия — это наименьший внутренний радиус, на который можно согнуть заготовку без образования трещин. Он не является постоянной величиной и зависит от:
- Сплава и его состояния: Мягкий АМг2 можно согнуть почти вплотную, а закаленный Д16Т потребует радиус в 6-8 раз больше его толщины.
- Толщины материала: Чем толще лист, тем больше минимальный радиус.
- Направления гибки: Гибка поперек волокон прокатки требует большего радиуса, чем вдоль.
Расчет длины развертки
Для получения точных размеров полок после гибки необходимо правильно рассчитать исходную длину плоской заготовки (развертки). Для этого используется понятие K-фактора — коэффициента, описывающего положение нейтрального слоя (который не растягивается и не сжимается). Если для стали он часто принимается равным 0.33-0.44, то для мягкого алюминия он ближе к 0.5. Точный расчет гибки алюминия для ответственных изделий требует экспериментального определения этого коэффициента.
Заключение
Гибка алюминия — сложный, но управляемый процесс. Успех кроется в понимании его фундаментальных отличий от стали и следовании трем главным правилам: всегда соблюдать минимально допустимый радиус, использовать специальную чистую и гладкую оснастку (желательно полимерную) и всегда учитывать сильное пружинение, закладывая в настройки станка необходимую поправку. Несмотря на все трудности, освоение этих технологий позволяет создавать из этого легкого и красивого металла изделия сложнейшей формы, открывая безграничные возможности для инженеров и дизайнеров.
