Лазерная 3D резка металла: От плоского листа к объемным деталям – возможности пятиосевой обработки

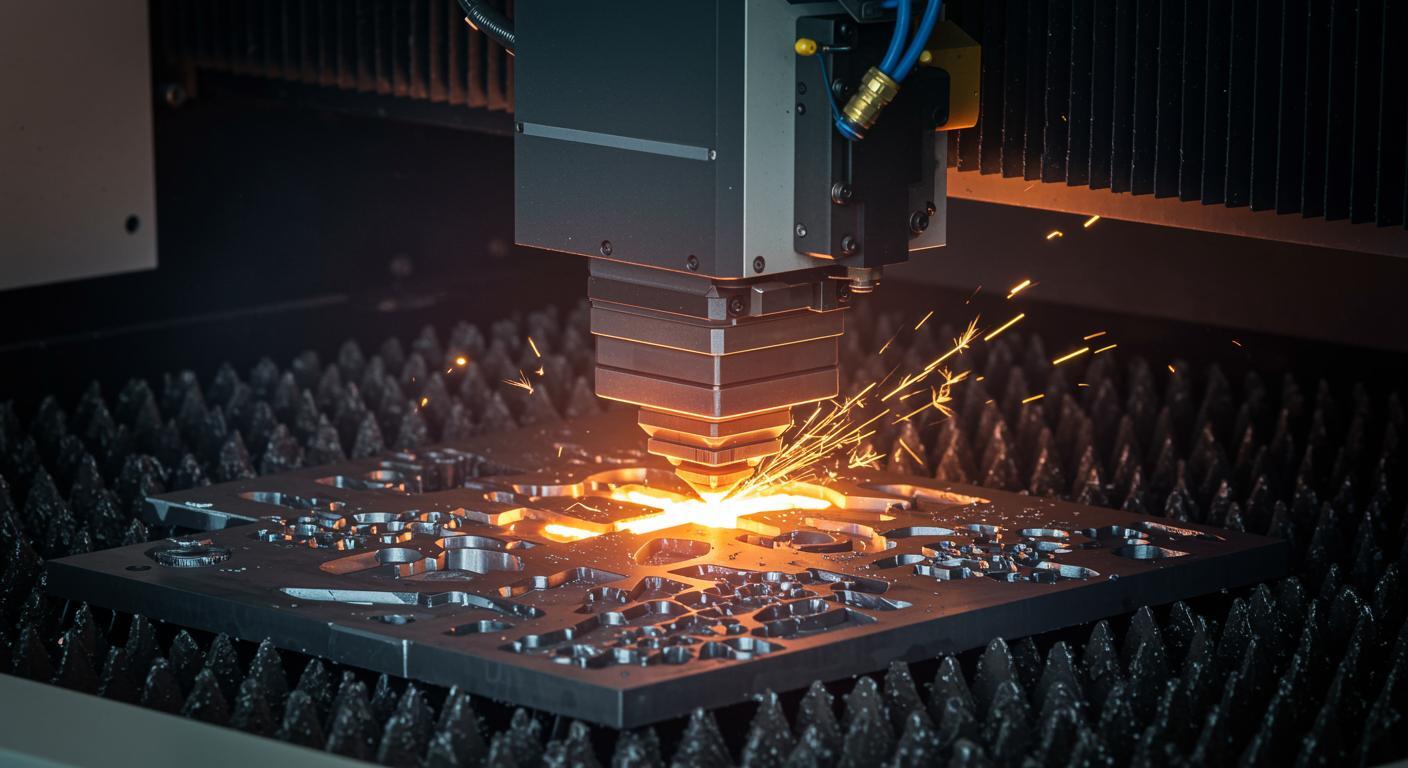

Эволюция технологий лазерной обработки металлов не стоит на месте. Если еще недавно верхом технологического совершенства считалась высокоточная 2D резка плоских листов, то сегодня на передний план выходит сложная трехмерная (3D) контурная резка, открывающая принципиально новые возможности для производства. Лазерная 3D резка металла – это процесс использования сфокусированного лазерного луча для вырезания или обработки деталей сложной пространственной формы, в отличие от традиционной 2D резки, ограниченной плоскостью. Ключевую роль в реализации этого технологического прорыва играет пятиосевая (5-осевая) обработка, позволяющая лазерной режущей головке не только перемещаться в трех координатах, но и изменять свою ориентацию в пространстве. Значение этой технологии для современного производства трудно переоценить: она обеспечивает невероятную гибкость, высочайшую точность и возможность создания сложных пространственных конструкций, которые ранее были немыслимы или требовали множества трудоемких операций. Цель данной статьи – подробно рассмотреть принципы работы, уникальные возможности, неоспоримые преимущества и широчайшие области применения лазерной 3D резки металла, с особым акцентом на системы пятиосевой обработки. Эта информация будет полезна инженерам, конструкторам, технологам, руководителям производств и всем специалистам по металлообработке, стремящимся быть на гребне волны современных промышленных технологий.

Принципиальное отличие лазерной 3D резки от традиционной 2D резки заключается в способности обрабатывать не только плоские листовые заготовки, но и объемные детали. Если 2D резка позволяет создавать сложные двумерные контуры на листе металла, то 3D резка идет дальше, позволяя работать с уже сформированными деталями – трубами различного сечения, гнутыми или штампованными компонентами, деталями, полученными методом гидроформовки. С помощью 3D лазерной резки можно создавать пространственные вырезы сложной геометрии, выполнять фигурную обрезку кромок, вырезать отверстия под различными углами к поверхности, а также подготавливать фаски для последующей сварки.

Необходимость в такой технологии продиктована современными требованиями к конструкциям и изделиям. Многие детали в машиностроении, автомобилестроении, аэрокосмической отрасли имеют сложную пространственную форму, и их обработка традиционными методами либо неэффективна, либо вовсе невозможна. Лазерная 3D резка позволяет значительно сократить количество производственных операций и уменьшить число сборочных единиц за счет создания более сложных, интегрированных компонентов "за один установ". Это, в свою очередь, ведет к повышению точности и качества соединений, например, при подготовке кромок под роботизированную сварку.

Основные преимущества лазерной 3D резки металла многочисленны и существенны. Во-первых, это высочайшая точность и повторяемость обработки, обеспечиваемые современными системами ЧПУ и прецизионной механикой станков. Во-вторых, технология позволяет обрабатывать широчайший спектр металлов и сплавов, включая углеродистые и нержавеющие стали, алюминиевые и титановые сплавы, а также другие специальные материалы. В-третьих, минимальная зона термического влияния, характерная для лазерной резки, крайне важна для сохранения механических свойств материала и минимизации деформаций. В-четвертых, это бесконтактный метод обработки, что исключает механическое воздействие на деталь и износ инструмента. Гибкость и возможность быстрой переналадки оборудования под разные типы деталей делают 3D лазерную резку идеальным решением для мелкосерийного и среднесерийного производства. Наконец, процесс легко поддается автоматизации, что повышает производительность и снижает влияние человеческого фактора. Все это делает лазерную 3D резку металла одной из ключевых технологий современного высокотехнологичного производства.

Ключевым элементом, обеспечивающим возможность выполнения сложной трехмерной лазерной резки, являются пятиосевые (часто обозначаемые как 5-осевые) лазерные системы. Концепция пятиосевой обработки заключается в том, что режущий инструмент (в данном случае лазерная головка) имеет пять степеней свободы для своего перемещения и ориентации в пространстве. Три из этих осей – линейные (обычно обозначаемые как X, Y и Z) – отвечают за позиционирование лазерной головки в декартовой системе координат. Оставшиеся две оси – вращательные (часто это оси A и C, или B и C, в зависимости от кинематической схемы станка) – позволяют изменять ориентацию лазерной головки, то есть наклонять и поворачивать сопло относительно обрабатываемой поверхности детали.

Именно эти две дополнительные вращательные оси и превращают обычный 2D лазерный станок в мощный инструмент для 3D резки. Благодаря им лазерная головка способна поддерживать перпендикулярность или любой заданный угол наклона сопла к сложным криволинейным поверхностям обрабатываемой детали. Это позволяет вырезать отверстия не только перпендикулярно поверхности, но и под любым необходимым углом, снимать фаски различной конфигурации по сложным контурам, а также обрабатывать кромки деталей для последующей высококачественной сварки.

Существует несколько основных типов конструкций 5-осевых лазерных станков. Наиболее распространены станки портального типа, где массивная лазерная головка с возможностью вращения по двум осям перемещается над неподвижной или позиционируемой деталью. Другой популярный вариант – роботизированные комплексы, где компактная лазерная режущая голова установлена на манипуляторе многоосевого промышленного робота. Такие системы обладают большей гибкостью в плане доступности к сложным зонам детали, но могут уступать портальным станкам в абсолютной точности. Также существуют специализированные станки для лазерной 3D резки труб и профилей, оснащенные вращающимися патронами для заготовки и подвижной режущей головой, способной выполнять сложные вырезы и соединения.

Ключевыми компонентами 5-осевой лазерной режущей головы являются система фокусировки лазерного луча, система подачи вспомогательного газа (кислорода, азота или воздуха), высокоточные датчики расстояния (емкостные или оптические) для поддержания постоянного зазора между соплом и поверхностью детали даже на криволинейных участках, а также прецизионные приводы вращательных осей. Высокая точность и динамика всех пяти осей станка имеют решающее значение для обеспечения качественной и производительной 3D резки металла.

Несмотря на огромные возможности, лазерная 3D резка металла сопряжена с рядом технологических аспектов и вызовов, требующих глубокого понимания процесса и применения сложных технических решений. Одной из ключевых задач является поддержание оптимального фокусного расстояния лазерного луча на криволинейных поверхностях. Для этого используются высокочувствительные следящие системы и датчики расстояния, которые в режиме реального времени корректируют положение фокусирующей линзы или всей режущей головы по оси Z. Однако при резке на участках с очень резким изменением кривизны или в труднодоступных зонах могут возникать проблемы со стабильностью поддержания фокуса.

Другой важный аспект – обеспечение равномерной подачи и правильной динамики вспомогательного газа при постоянном изменении ориентации сопла относительно поверхности. Угол наклона сопла существенно влияет на эффективность удаления расплавленного металла из зоны реза. Неправильная газовая динамика может привести к образованию грата, наплывов или некачественному резу. Поэтому конструкция сопла и параметры подачи газа должны быть тщательно оптимизированы для работы в 3D.

Контроль ориентации сопла и предотвращение столкновений режущей головы с деталью или элементами оснастки являются критически важными задачами. Программирование траекторий для 5-осевой обработки значительно сложнее, чем для 2D. Оно требует точного 3D моделирования не только самой детали, но и всей рабочей зоны станка, включая крепежную оснастку. Для проверки корректности траекторий и выявления потенциальных столкновений широко используются системы симуляции процесса резки и оффлайн-программирования.

Условия резки, такие как скорость и мощность лазера, также могут требовать адаптации в зависимости от угла наклона сопла и кривизны обрабатываемой поверхности. Для обеспечения стабильного качества по всему сложному контуру детали может потребоваться динамическое изменение этих параметров в процессе резки.

Обработка различных типов металлов в 3D также имеет свои особенности. Например, при резке углеродистых и нержавеющих сталей важно правильно выбрать вспомогательный газ (кислород для увеличения скорости или азот для получения чистой кромки). Резка алюминиевых сплавов в 3D осложняется их высокой отражательной способностью и теплопроводностью, что требует использования лазеров высокой мощности и специальных режимов. При 3D резке титана и других специальных сплавов необходимо обеспечить надежную защиту зоны реза инертным газом для предотвращения окисления и газонасыщения. Наконец, обеспечение высокой точности позиционирования и повторяемости при сложной пространственной обработке остается постоянным вызовом для разработчиков оборудования и технологов.

Если пятиосевой станок – это "сердце" и "руки" лазерной 3D резки, то современное программное обеспечение (ПО) – это, без сомнения, ее "мозг". Эффективное использование всех возможностей сложного 5-осевого оборудования невозможно без мощных CAD/CAM-систем (Computer-Aided Design / Computer-Aided Manufacturing), специально адаптированных для задач трехмерной обработки. Эти системы позволяют инженерам-технологам создавать или импортировать 3D модели деталей, а затем проектировать сложные траектории движения лазерной режущей головки с учетом одновременного управления всеми пятью осями станка. Важной функцией является автоматическое или полуавтоматическое определение оптимальных углов наклона сопла для различных участков криволинейной поверхности детали.

Специализированное ПО для лазерной 3D резки обладает целым рядом ключевых функций. Во-первых, это генерация управляющих программ (чаще всего в G-коде) для конкретной модели станка с ЧПУ, учитывающей его кинематическую схему и особенности системы управления. Во-вторых, это продвинутая симуляция процесса резки, которая позволяет визуализировать траектории движения инструмента, проверить качество будущего реза и, что особенно важно, выявить потенциальные столкновения режущей головы с деталью, крепежной оснасткой или другими элементами станка еще на этапе программирования. Это значительно сокращает время наладки и предотвращает дорогостоящие поломки оборудования.

Кроме того, современное ПО для 3D резки включает инструменты для оптимизации траекторий движения с целью сокращения общего времени обработки и улучшения качества получаемой поверхности. Оно учитывает кинематику станка, динамические характеристики приводов и возможности режущей головы. Продвинутые системы позволяют также осуществлять коррекцию параметров резки (мощности, скорости, давления газа) на различных участках траектории в зависимости от локальной геометрии детали и ориентации сопла.

Интеграция CAD/CAM-систем с системами управления станком (ЧПУ) обеспечивает бесшовную передачу данных и эффективное управление процессом резки. Однако, несмотря на всю мощь современного программного обеспечения, ключевую роль по-прежнему играет квалификация программистов-технологов. Их опыт и глубокое понимание как возможностей ПО, так и специфики процесса лазерной 3D резки металла, являются залогом эффективного использования этой сложной и высокопроизводительной технологии.

Возможности пятиосевой лазерной обработки открыли дорогу для применения 3D резки металла в самых разнообразных отраслях промышленности, где требуется изготовление деталей сложной пространственной формы с высокой точностью и качеством. В автомобилестроении лазерная 3D резка широко используется для обработки штампованных и гидроформованных кузовных деталей. С ее помощью вырезаются отверстия под двери, окна, люки, производится обрезка кромок и формирование сложных сопряжений. Также технология применяется для обработки компонентов шасси, элементов выхлопных систем и при изготовлении прототипов или мелкосерийных партий уникальных деталей.

В аэрокосмической промышленности, где требования к точности, качеству и весу конструкций особенно высоки, лазерная 3D резка незаменима для обработки деталей сложной формы из жаропрочных сплавов, титана и легких алюминиевых сплавов. Это могут быть элементы фюзеляжа, крыльев, оперения, компоненты авиационных двигателей и космических аппаратов. Высокая точность позиционирования и минимальная зона термического влияния делают эту технологию идеальной для таких ответственных применений.

Особое место занимает лазерная 3D резка труб и профилей различного сечения. Эта технология позволяет с высокой эффективностью изготавливать сложные пространственные соединения для металлоконструкций, таких как фермы, рамы, каркасы. С помощью 3D резки можно выполнять фигурную обрезку торцов труб под точную стыковку для сварки, вырезать пазы, шипы, отверстия под различными углами и по сложным траекториям. Это находит широкое применение в производстве строительных металлоконструкций, мебели, спортивного оборудования, ограждений и многого другого.

В судостроении и железнодорожном транспорте лазерная 3D резка используется для обработки объемных элементов корпусов судов, рам локомотивов и вагонов, а также других силовых конструкций сложной геометрии. В общем машиностроении и при производстве специального оборудования эта технология востребована для изготовления корпусных деталей, кожухов, кронштейнов и других компонентов, имеющих непростую пространственную форму.

Даже в архитектуре и искусстве лазерная 3D резка металла находит свое применение. С ее помощью создаются уникальные металлические скульптуры, сложные декоративные элементы для зданий и интерьеров, а также различные арт-объекты, где важна как точность исполнения, так и свобода творческого замысла. Преимущества для всех этих применений очевидны: это сокращение количества сборочных операций за счет создания более интегрированных деталей, улучшение точности соединений, снижение веса конструкций благодаря оптимизации формы, и, конечно же, расширение горизонтов для конструкторской мысли.

Внедрение лазерной 3D резки металла на производстве приносит не только технологические, но и существенные экономические выгоды. Одним из главных преимуществ является значительное сокращение общего времени производства деталей сложной формы. Это достигается за счет объединения нескольких технологических операций в одну. Например, вместо последовательной штамповки, обрезки, сверления отверстий и снятия фасок, многие из этих операций могут быть выполнены за один установ на 5-осевом лазерном станке. Высокая скорость самой лазерной резки, по сравнению с некоторыми традиционными методами механической обработки, также вносит свой вклад в повышение производительности.

Важным экономическим фактором является снижение затрат на специальную технологическую оснастку. Для многих задач лазерная 3D резка устраняет необходимость в дорогостоящих штампах, сложных кондукторах или другой уникальной оснастке, которая требуется при традиционных методах обработки. Это особенно актуально для мелкосерийного и среднесерийного производства, а также при частой смене номенклатуры выпускаемых изделий, так как гибкость лазерной технологии позволяет быстро перенастраивать оборудование под новую деталь без значительных капиталовложений.

Хотя при обработке уже сформованных деталей вопрос экономии материала стоит не так остро, как при раскрое плоского листа, оптимизация траекторий и точность резки все же способствуют минимизации отходов. Более существенным является повышение качества и точности изготавливаемых деталей, что ведет к снижению уровня брака и затрат на его исправление.

С технологической точки зрения, лазерная 3D резка значительно расширяет конструкторские возможности. Инженеры получают большую свободу в проектировании деталей более сложных и оптимизированных форм, что может привести к улучшению эксплуатационных характеристик конечного изделия, снижению его веса или повышению прочности. При сравнении с альтернативными методами объемной обработки, такими как многоосевая механическая обработка (фрезеровка), плазменная 3D резка или гидроабразивная 3D резка, лазерная 3D резка часто выигрывает по совокупности таких показателей, как скорость, точность, качество получаемой кромки, стоимость обработки (особенно для тонких и средних толщин металла) и гибкость применения.

Заключение

Лазерная 3D резка металла с использованием пятиосевых систем – это, без сомнения, мощная, гибкая и высокоэффективная технология, которая открывает новые горизонты в современной металлообработке. Она позволяет совершить качественный скачок от обработки простых плоских заготовок к созданию сложных пространственных деталей и конструкций с высокой точностью и превосходным качеством. Ключевые преимущества этой технологии, такие как возможность изготовления деталей практически любой геометрии, высокая точность, минимальное термическое воздействие и экономическая эффективность для многих применений, делают ее все более востребованной в самых различных отраслях промышленности.

Однако для успешного внедрения и эксплуатации лазерной 3D резки необходим комплексный подход. Это включает в себя не только наличие современного высокоточного оборудования, но и использование специализированного программного обеспечения для CAD/CAM подготовки и симуляции, а также наличие высококвалифицированного персонала – инженеров, технологов и операторов, способных в полной мере использовать все возможности этой сложной техники.

Перспективы развития лазерной 3D резки связаны с дальнейшим совершенствованием лазерных источников (повышение мощности, улучшение качества луча), разработкой более интеллектуальных систем управления и датчиков контроля процесса в режиме реального времени, а также с расширением функциональности программного обеспечения, включая элементы искусственного интеллекта для оптимизации траекторий и параметров резки. Лазерная 3D резка металла уже сегодня является неотъемлемым элементом современного высокотехнологичного производства, позволяющим предприятиям повышать свою конкурентоспособность за счет выпуска инновационной продукции с высокой добавленной стоимостью.
