Гибка металла – одна из важнейших операций в современной металлообработке, позволяющая придавать плоским заготовкам объемные формы без нарушения их целостности. Для выполнения этой задачи используется разнообразное оборудование для гибки металла, начиная от простых ручных приспособлений и заканчивая сложными автоматизированными комплексами. Цель данной статьи – предоставить всесторонний обзор существующих видов гибочного оборудования. Мы рассмотрим различные станки для гибки металла, их конструктивные особенности, принципы работы, преимущества, недостатки и области применения. Понимание различий между типами листогибочного оборудования поможет сделать правильный выбор, исходя из конкретных производственных задач, объемов, типа материала и бюджета.
Основные критерии классификации гибочных станков
Все многообразие оборудования для гибки металла можно классифицировать по нескольким ключевым признакам, что помогает лучше ориентироваться в его видах и возможностях.
По типу привода
Тип привода определяет способ создания усилия, необходимого для деформации металла:
- Ручные: Усилие создается мускульной силой оператора.
- Механические: Используют энергию вращающегося маховика, передаваемую через кривошипно-шатунный механизм, или прямой привод от электродвигателя через редукторы.
- Гидравлические: Усилие генерируется давлением рабочей жидкости (масла) в гидроцилиндрах.
- Пневматические: Работают за счет энергии сжатого воздуха (менее распространены для силовых гибочных операций).
- Электромеханические (сервоэлектрические): Усилие создается высокоточными серводвигателями через шарико-винтовые пары или другие механизмы.
По степени автоматизации
Этот критерий отражает уровень участия человека в управлении процессом:
- Ручные станки: Все операции выполняются оператором вручную.
- Полуавтоматические станки: Часть операций автоматизирована (например, подача заготовки, рабочий ход), но требует контроля и вмешательства оператора.
- Автоматические станки (включая ЧПУ): Большинство или все операции выполняются автоматически по заданной программе, включая позиционирование заготовки, выполнение гибов и, в некоторых случаях, смену инструмента.
По типу обрабатываемого материала/изделия
Гибочные станки специализируются на работе с различными видами заготовок:
- Для листового металла (листогибы): Основной фокус данной статьи.
- Для профилей (профилегибы): Предназначены для гибки уголка, швеллера, тавра, полосы, труб квадратного и прямоугольного сечения.
- Для труб (трубогибы): Специализированы на гибке круглых и профильных труб с сохранением формы сечения.
- Для арматуры (арматурогибы): Используются для гибки арматурных стержней в строительстве.
По конструктивным особенностям и принципу действия
Конструкция станка определяет способ приложения усилия и формирования гиба:
- Листогибочные прессы: Наиболее распространенный тип, где гибка происходит за счет давления пуансона на заготовку, лежащую на матрице.
- Вальцовочные станки (вальцы): Гибка осуществляется путем прокатки заготовки между вращающимися валками.
- Ротационные (поворотные) гибочные станки: Гибка происходит за счет поворота гибочной балки или траверсы вокруг неподвижной части.
- Фальцегибочные и зиговочные машины: Для формирования специальных соединительных элементов и ребер жесткости.

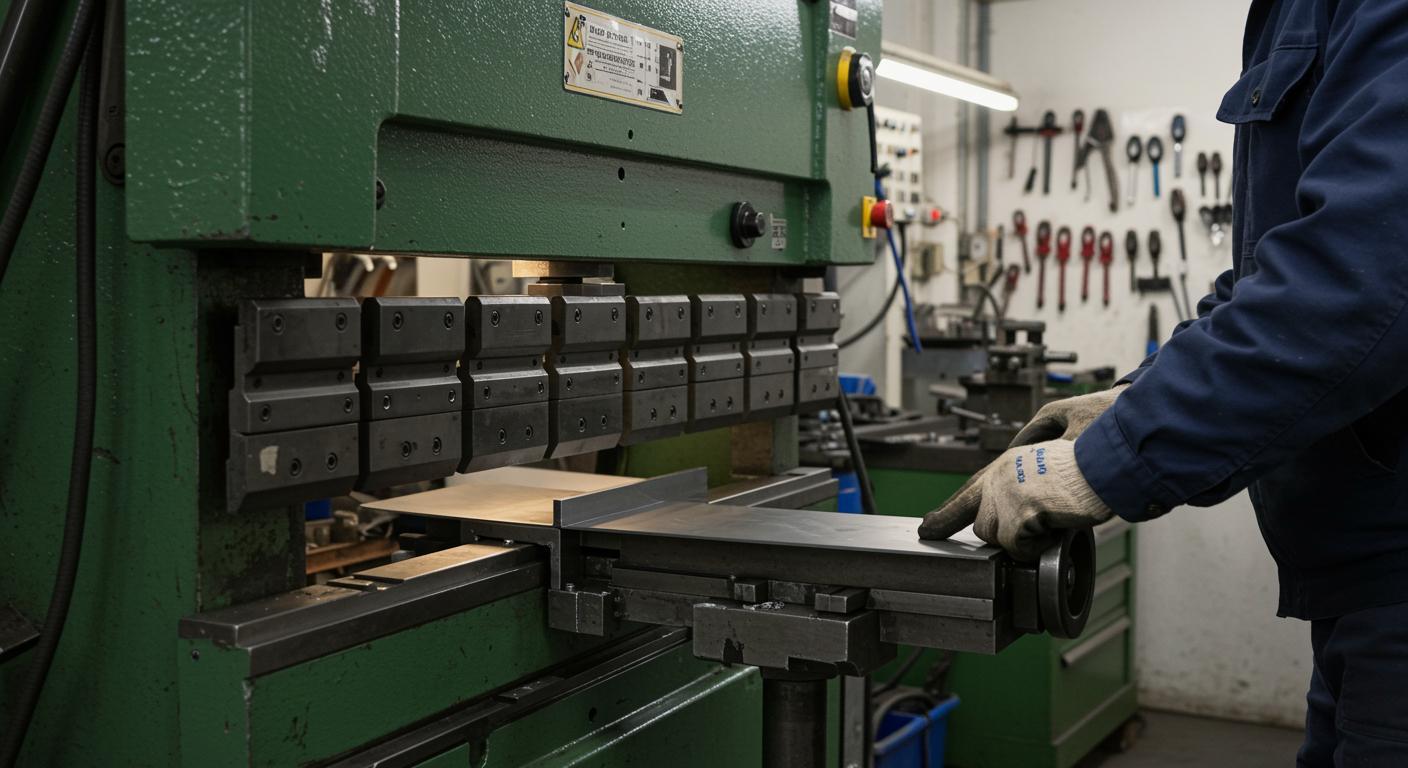

Ручные гибочные станки: Простота, доступность и мобильность
Ручное оборудование для гибки металла является отправной точкой для многих мастерских и частных мастеров. Эти гибочные станки привлекают своей простотой и доступностью.
Принцип работы и конструкция ручных листогибов
В основе большинства ручных листогибов лежит рычажный принцип. Заготовка (лист металла) зажимается между основной станиной и прижимной балкой. Затем оператор с помощью рычагов поворачивает гибочную балку, которая воздействует на выступающую часть листа, формируя изгиб под заданным углом.
Основные разновидности ручного оборудования
- Рычажные листогибы (кромкогибы): Простейшие устройства для гибки кромок и изготовления несложных профилей.
- Сегментные листогибы: Оснащены съемными сегментами на прижимной и/или гибочной балках. Это позволяет изготавливать детали сложной формы, такие как короба, поддоны с бортами по всем четырем сторонам.
- Ручные вальцы: Предназначены для получения цилиндрических, конических и дугообразных деталей из листового металла. Состоят обычно из трех валков.
- Ручные профилегибы и трубогибы: Компактные устройства для гибки профильного проката и труб небольших диаметров.
Преимущества ручных станков
- Низкая стоимость: Наиболее бюджетный вариант листогибочного оборудования.
- Энергонезависимость: Большинство моделей не требуют подключения к электросети.
- Компактность и мобильность: Легко перемещаются и не занимают много места.
- Простота освоения и эксплуатации: Не требуют специальной подготовки оператора.
Недостатки
- Ограничения по толщине (обычно до 1.5-2.5 мм для стали) и длине обрабатываемого металла.
- Низкая производительность, не подходят для серийного производства.
- Качество и точность гиба сильно зависят от физической силы и навыков оператора.
- Требуют значительных физических усилий при работе с металлом на пределе возможностей станка.
Области применения
Ручные станки для гибки металла находят применение в небольших мастерских, ремонтных участках, на строительных площадках (например, для изготовления доборных элементов кровли и фасадов), в учебных заведениях, а также для хобби и изготовления единичных или мелкосерийных изделий.
Механические и электромеханические листогибы: Увеличенная производительность
Механические и электромеханические гибочные станки представляют собой следующий шаг в увеличении производительности и снижении физической нагрузки на оператора по сравнению с ручными моделями.
Принцип работы механических прессов
Классические механические листогибочные прессы используют энергию вращающегося маховика, который через кривошипно-шатунный механизм преобразует вращательное движение в поступательное движение траверсы с пуансоном. Включение пресса происходит через муфту.
Принцип работы электромеханических прессов
Электромеханические станки для гибки металла приводятся в действие электродвигателем, часто через редуктор и шарико-винтовую пару (ШВП) или другие механические передачи. Современные модели могут оснащаться серводвигателями, что обеспечивает высокую точность позиционирования траверсы и контроль усилия.
Основные типы и конструктивные особенности
Эти виды гибочного оборудования могут быть как с С-образной, так и с О-образной (портальной) станиной. Управление может быть кнопочным или с помощью педали. Некоторые модели оснащаются простыми системами позиционирования задних упоров.
Преимущества
- Более высокая производительность и развиваемое усилие по сравнению с ручными станками.
- Хорошая повторяемость гибов, особенно у электромеханических моделей с сервоприводами.
- Относительно простая конструкция и обслуживание (для традиционных механических прессов).
- Меньшая зависимость от физической силы оператора.
Недостатки
- Шумность и вибрации (особенно у кривошипных механических прессов).
- Ограниченная возможность регулировки хода траверсы и усилия гибки у некоторых механических моделей.
- Более высокая стоимость по сравнению с ручными аналогами.
- Потенциальная опасность из-за наличия движущихся с большой скоростью и усилием частей.
Области применения
Механические и электромеханические листогибы используются в серийном производстве несложных деталей, где требуется более высокая производительность, чем могут обеспечить ручные станки, но нет необходимости в гибкости и мощности гидравлических систем. Это могут быть предприятия по производству вентиляционных систем, корпусных деталей, различных металлоизделий.

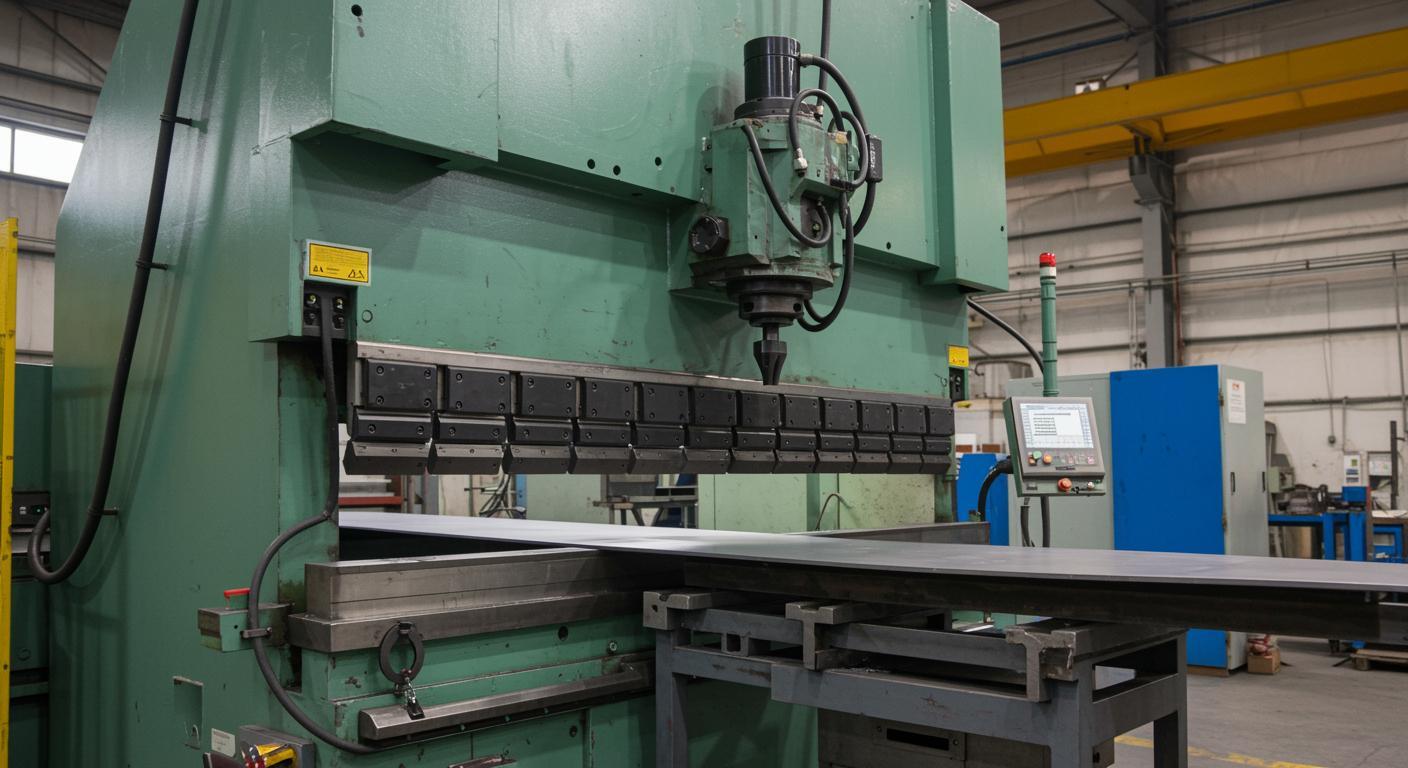

Гидравлические листогибочные прессы: Мощность и универсальность
Гидравлическое оборудование для гибки металла является одним из самых распространенных и универсальных решений в современной промышленности благодаря своей мощности, точности и гибкости настроек.
Принцип работы гидравлических прессов
В гидравлических листогибочных прессах усилие для гибки создается давлением рабочей жидкости (специального гидравлического масла), нагнетаемого насосом в гидроцилиндры. Гидроцилиндры приводят в движение траверсу, на которой закреплен пуансон. Управление потоком жидкости осуществляется с помощью гидравлических клапанов.
Ключевые компоненты гидравлического листогиба
- Станина: Жесткая сварная или сборная конструкция, воспринимающая все нагрузки.
- Гидроцилиндры: Обычно два, синхронно опускающие и поднимающие траверсу.
- Траверса (подвижная балка): Несет на себе пуансон.
- Рабочий стол: На нем устанавливается матрица. Может иметь систему компенсации прогиба.
- Гидравлическая система: Включает насос, бак для масла, клапаны, фильтры, трубопроводы.
- Система управления: От простых контроллеров (NC) до сложных систем ЧПУ (CNC).
- Задние упоры: Для точного позиционирования заготовки по линии гиба.
Разновидности гидравлических прессов
- Несинхронизированные (торсионные): Синхронизация движения гидроцилиндров обеспечивается механической связью (торсионным валом). Менее точны, чем синхронизированные.
- Синхронизированные: Движение каждого гидроцилиндра контролируется независимо с помощью высокоточных датчиков и пропорциональных клапанов, управляемых ЧПУ. Обеспечивают высокую точность гиба по всей длине.
Преимущества
- Возможность развивать очень большие усилия, что позволяет гнуть толстый листовой металл.
- Плавность и высокая точность регулировки хода траверсы и усилия гибки.
- Возможность остановки и реверса траверсы в любой точке хода.
- Относительная бесшумность работы по сравнению с механическими прессами.
- Высокая универсальность для выполнения широкого спектра задач гибки металла.
- Длительный срок службы при правильном обслуживании.
Недостатки
- Более высокая сложность конструкции и стоимость по сравнению с механическими аналогами.
- Необходимость регулярного обслуживания гидравлической системы (контроль уровня и чистоты масла, состояния уплотнений).
- Скорость рабочего хода может быть ниже, чем у некоторых высокоскоростных механических или сервоэлектрических прессов.
Области применения
Гидравлические гибочные станки широко используются на предприятиях различного масштаба – от небольших цехов до крупных промышленных заводов. Они подходят для мелкосерийного, серийного и крупносерийного производства деталей различной сложности из широкого диапазона материалов и толщин. Это основной тип листогибочного оборудования в современном производстве.

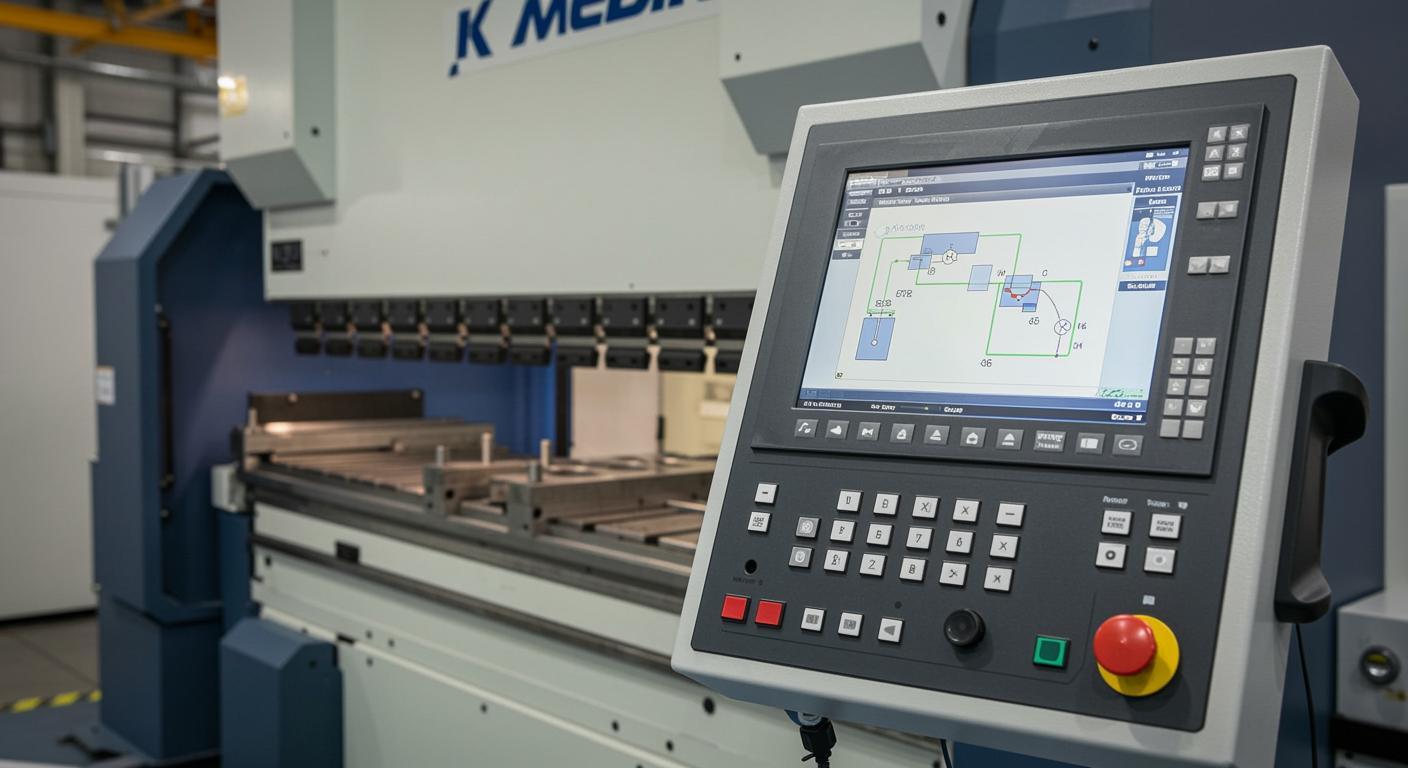

Листогибочное оборудование с ЧПУ: Точность, автоматизация и производительность на высшем уровне
Интеграция систем числового программного управления (ЧПУ) в станки для гибки металла вывела процесс на качественно новый уровень точности, автоматизации и производительности.
Что такое ЧПУ и как оно применяется в гибочных станках?
ЧПУ (CNC – Computer Numerical Control) – это компьютерная система, которая управляет работой станка по заранее созданной программе. В листогибочных прессах с ЧПУ система контролирует множество параметров:
- Глубину опускания траверсы (точность угла гиба).
- Положение задних упоров (точность размеров полок детали) по нескольким осям (X, R, Z1, Z2 и др.).
- Усилие гибки.
- Скорость движения траверсы.
- Компенсацию прогиба стола и траверсы.
- Последовательность выполнения гибов для сложных деталей.
Основные типы станков, оснащаемых ЧПУ
Чаще всего системами ЧПУ оснащаются современные гидравлические листогибочные прессы и высокотехнологичные электромеханические (сервоэлектрические) прессы. Последние набирают популярность благодаря высокой скорости, точности и энергоэффективности.
Ключевые возможности ЧПУ-листогибов
- Программирование: Создание программ гибки непосредственно на стойке ЧПУ или импорт из CAD/CAM систем.
- Автоматическое позиционирование: Высокоточные задние упоры, управляемые по нескольким осям, обеспечивают точное позиционирование заготовки для каждого гиба.
- Компенсация пружинения: ЧПУ может автоматически рассчитывать и корректировать угол гиба для компенсации упругого последействия материала.
- Библиотеки инструментов и материалов: Хранение параметров используемых пуансонов, матриц и характеристик различных материалов.
- 2D/3D моделирование и симуляция: Визуализация процесса гибки на экране ЧПУ, проверка на столкновения, определение оптимальной последовательности гибов.
- Автоматическая смена инструмента (в некоторых моделях): Сокращает время переналадки.
- Диагностика и мониторинг: Система ЧПУ может отслеживать состояние станка и предупреждать об ошибках.
Преимущества станков с ЧПУ
- Высочайшая точность и повторяемость гибов: Минимизация брака.
- Значительное сокращение времени на переналадку при переходе на изготовление другой детали.
- Возможность изготовления очень сложных деталей с большим количеством гибов различной конфигурации.
- Снижение влияния человеческого фактора и требований к квалификации оператора (после этапа программирования).
- Повышение общей производительности и эффективности производства.
- Простота внесения изменений в программу гибки.
Недостатки
- Высокая первоначальная стоимость оборудования.
- Необходимость в квалифицированных программистах и наладчиках для создания управляющих программ и обслуживания.
- Более сложное техническое обслуживание из-за наличия сложной электроники и прецизионных компонентов.
Области применения
Листогибочное оборудование с ЧПУ незаменимо в серийном и крупносерийном производстве, где требуются высокая точность, повторяемость и возможность быстрого перехода на новые изделия. Они используются в авиастроении, автомобилестроении, производстве электроники, высокоточного оборудования и других отраслях с высокими требованиями к качеству металлоизделий.
Специальные виды гибочных станков для особых задач
Помимо универсальных листогибочных прессов, существует множество специализированных видов гибочного оборудования, предназначенных для выполнения конкретных операций или работы с определенными типами заготовок.
Вальцовочные станки (вальцы)
- Принцип работы: Заготовка (лист металла) пропускается между двумя, тремя или четырьмя вращающимися валками. За счет регулировки положения валков лист изгибается, приобретая цилиндрическую, коническую или другую криволинейную форму.
- Назначение: Изготовление обечаек, труб, конусов, элементов воздуховодов круглого сечения.
- Разновидности: Ручные, электромеханические, гидравлические; с ручным управлением или ЧПУ. Трехвалковые и четырехвалковые вальцы являются наиболее распространенными.
Профилегибочные станки (профилегибы, секционные гибочные станки)
- Принцип работы: Гибка профильного проката (уголок, швеллер, тавр, двутавр, полоса на ребре, труба квадратного или прямоугольного сечения) осуществляется путем его прокатки через набор из трех или более формующих роликов. Положение одного или нескольких роликов регулируется для задания радиуса гиба.
- Назначение: Изготовление арочных конструкций, колец, спиралей, гнутых элементов каркасов из профильного металла.
Трубогибочные станки (трубогибы)
- Принцип работы: Специализированы на гибке круглых и профильных труб. Гибка может осуществляться методом намотки трубы на гибочный ролик (шаблон) с использованием дорна (внутренней оправки для предотвращения сплющивания трубы) или бездорновым методом для труб с толстой стенкой или при больших радиусах гиба.
- Разновидности: Ручные, гидравлические, электромеханические, с ЧПУ. Существуют арбалетные трубогибы (для гибки "по месту"), ротационные (дорновые и бездорновые).
Станки для гибки арматуры (арматурогибы)
- Назначение: Предназначены для гибки арматурных стержней, используемых при армировании железобетонных конструкций в строительстве. Могут быть ручными или с электроприводом.
Фальцегибочные и зиговочные машины
- Фальцегибочные машины: Используются для формирования различных видов фальцев (соединительных швов) на кромках тонколистового металла, например, при изготовлении элементов вентиляционных систем, водостоков.
- Зиговочные машины (зигмашины): Предназначены для нанесения на поверхность листовых деталей различных ребер жесткости (зигов), отбортовки кромок, резки и других операций путем прокатки листа между двумя формующими роликами.
Как выбрать подходящий гибочный станок: На что обратить внимание?
Выбор оптимального оборудования для гибки металла – ответственная задача, требующая учета множества факторов. Правильно подобранный гибочный станок обеспечит необходимую производительность, качество и экономическую эффективность.
Тип и толщина обрабатываемого металла
Разные металлы (сталь, нержавеющая сталь, алюминий, медь) имеют разные свойства пластичности и требуют разного усилия для гибки. Толщина металла напрямую влияет на необходимое усилие пресса и минимально возможный радиус гиба.
Максимальная длина гиба
Определяет габариты рабочего стола и траверсы станка. Необходимо выбирать станок с длиной гиба, соответствующей максимальным размерам изготавливаемых деталей.
Объемы производства и требуемая производительность
Для единичного и мелкосерийного производства могут подойти ручные или простые механические/гидравлические станки. Для серийного и массового производства необходимо листогибочное оборудование с высокой степенью автоматизации (ЧПУ) и производительностью.
Сложность и точность изготавливаемых деталей
Чем сложнее геометрия деталей и выше требования к точности углов и размеров, тем более совершенным должен быть станок для гибки металла. Для высокоточных изделий предпочтительны станки с ЧПУ.
Бюджет на приобретение и эксплуатацию
Стоимость видов гибочного оборудования варьируется в очень широких пределах. Необходимо учитывать не только первоначальные затраты, но и расходы на обслуживание, инструмент, электроэнергию и обучение персонала.
Доступное производственное пространство и инфраструктура
Габариты и вес станка должны соответствовать площади цеха. Также важно наличие необходимой инфраструктуры: электроснабжение соответствующей мощности, подвод сжатого воздуха (для пневматических систем), фундамент (для тяжелых прессов).
Квалификация персонала
Работа на сложном оборудовании, особенно с ЧПУ, требует обученных операторов и наладчиков. Для простых ручных или механических станков требования к квалификации ниже.
Необходимость в автоматизации и интеграции
Если планируется интеграция гибочного станка в автоматизированную производственную линию или использование роботов для загрузки/выгрузки, необходимо выбирать модели с соответствующими интерфейсами и возможностями.
Заключение
Мир оборудования для гибки металла чрезвычайно разнообразен – от простейших ручных приспособлений до высокоинтеллектуальных ЧПУ-комплексов. Каждый тип гибочных станков имеет свои сильные стороны и предназначен для решения определенного круга задач. Развитие технологий не стоит на месте, и современные станки для гибки металла становятся все более точными, производительными, энергоэффективными и "умными". Осознанный выбор листогибочного оборудования, основанный на тщательном анализе производственных потребностей и доступных ресурсов, является залогом успешной и эффективной работы любого предприятия, связанного с металлообработкой.
Часто задаваемые вопросы об оборудовании для гибки металла
Какой станок лучше для небольшой мастерской/гаража?
Для небольшой мастерской или гаража, где объемы производства невелики, а бюджет ограничен, оптимальным выбором часто становится ручной листогиб (особенно сегментный, если нужны короба) или небольшой ручной вальцовочный станок. Если требуется работа с более толстым металлом или чуть большая производительность, можно рассмотреть компактные гидравлические прессы начального уровня.
В чем основное отличие гидравлического пресса от электромеханического?
Основное отличие в принципе создания усилия. Гидравлические прессы используют давление масла, что обеспечивает плавность, возможность развивать большие усилия и точный контроль хода. Электромеханические (особенно сервоэлектрические) прессы используют электродвигатели (часто серво) и механические передачи (например, ШВП), что позволяет достигать высоких скоростей, точности и энергоэффективности, но они могут быть дороже при сопоставимых усилиях.
Обязательно ли ЧПУ для качественной гибки?
Не обязательно. Качественную гибку можно получить и на станках без ЧПУ, особенно если оператор обладает высокой квалификацией и опытом. Однако ЧПУ значительно упрощает процесс, повышает точность и повторяемость, особенно при изготовлении сложных деталей или больших партий, и снижает влияние человеческого фактора. Для серийного производства высокоточных изделий ЧПУ практически стандарт.
Насколько сложно освоить работу на ЧПУ-листогибе?
Современные системы ЧПУ для листогибов имеют интуитивно понятные графические интерфейсы, что упрощает процесс программирования и настройки. Базовое освоение работы оператором обычно не занимает много времени. Однако для создания сложных программ, оптимизации процесса и обслуживания системы ЧПУ требуются более глубокие знания и специальная подготовка (программист-наладчик).
Можно ли на одном станке гнуть и лист, и профиль?
Большинство листогибочных прессов предназначены в первую очередь для гибки листового металла. Гибка профиля на них возможна с использованием специальной оснастки, но это не всегда эффективно и может быть ограничено возможностями станка. Для регулярной гибки профилей лучше использовать специализированные профилегибочные станки. Существуют универсальные станки, но они менее распространены.
