Мир металлообработки огромен, и в его центре стоит фрезерный станок — оборудование, способное превратить бесформенный кусок металла в высокоточную деталь. Это основное оборудование на многих производственных предприятиях, от небольших мастерских до крупных промышленных гигантов.
Но какие бывают фрезерные станки? В чем заключается отличие между вертикальным, универсальным и современным станком с ЧПУ? Новичку легко запутаться в терминах и типах оборудования. Вопрос выбора подходящей машины является ключевым для качества и производительности будущих работ.
В этом подробном обзоре мы проведем вас по всей классификации фрезерных станков по металлу. Вы узнаете основные типы станков, поймете их особенности конструкции, разберетесь в преимуществах современных систем с ЧПУ и сможете ориентироваться в этом многообразии как профессионал.
Основа всего: как принято делить фрезерные станки
Главная истина заключается в том, что не существует единой, всеобъемлющей классификации. Станки принято делить по нескольким ключевым признакам, которые определяют их функциональные возможности и область применения. Основные два подхода:
- По конструкции и расположению шпинделя. Это "классическая" школа, которая определяет фундаментальные технологические возможности станка.
- По типу системы управления. Это деление на "эпохи": ручные станки, где все движения выполняет оператор вручную, против автоматизированных систем с программным управлением (ЧПУ).
"Классические" типы станков: знакомимся с основой
Эта группа станков отличается по своей компоновке и расположению основных узлов, главным из которых является шпиндель — вал, на котором крепится и вращается режущий инструмент (фреза).
Универсально-фрезерные станки: швейцарский нож в мире металлообработки
Универсальные фрезерные станки по праву считаются одними из самых востребованных. Их универсальность заключается в конструкции стола, который может не только перемещаться в продольном и поперечном направлении, но и поворачиваться под углом относительно оси шпинделя.
- Ключевая особенность: Наличие поворотной головки или поворотного стола значительно расширяет технологические возможности.
- Конструкция: Часто имеют как горизонтальный, так и дополнительный вертикальный шпиндель (или возможность его быстрой установки).
- Применение: Используются для выполнения разнообразных операций: фрезерования плоскостей, пазов, винтовых канавок, фасонных поверхностей и зубчатых колес. Идеальны для серийном производства небольших партий, ремонтных мастерских и учебных заведений.
Вертикально-фрезерные станки: специалисты по пазам и контурам
Это, пожалуй, самый распространенный тип станка.
- Ключевая особенность: Шпиндель у этих станков расположен вертикально относительно рабочей поверхности стола.
- Конструкция: Стол перемещается по осям X (продольно) и Y (поперечно), а шпиндельная головка или гильза шпинделя — по оси Z (вертикально). Консольно-фрезерные модели этого типа имеют консоль, которая движется по вертикальным направляющим станины.
- Применение: Предназначены для обработки плоскостей торцевыми фрезами, создания пазов и канавок концевыми фрезами, сверления отверстий и растачивания, обработки сложных форм и контуров.
Горизонтально-фрезерные станки: сила и производительность
Эти агрегаты обладают повышенной жесткостью и мощностью.
- Ключевая особенность: Шпиндель расположен горизонтально.
- Конструкция: Жесткое крепление шпинделя позволяет использовать длинные оправки с набором из нескольких дисковых фрез, что дает возможность обрабатывать несколько поверхностей одновременно.
- Применение: Основное назначение — обработка больших плоских поверхностей, уступов, глубоких пазов. Широко применяются в крупносерийном производстве.
Широкоуниверсальные, продольные и другие специализированные станки
Существует и другое, более специализированное оборудование:
- Широкоуниверсальные станки: Это универсальные станки, оснащенные дополнительной шпиндельной головкой, что еще больше расширяет их функциональные возможности.
- Продольно-фрезерные: Тяжелые промышленные машины, предназначенные для обработки крупногабаритных и тяжелых деталей. У них стол движется вдоль неподвижного портала.
- Копировально-фрезерные: Используют специальный копир (щуп), который движется по шаблону, а режущий инструмент точно повторяет эти движения на заготовке.

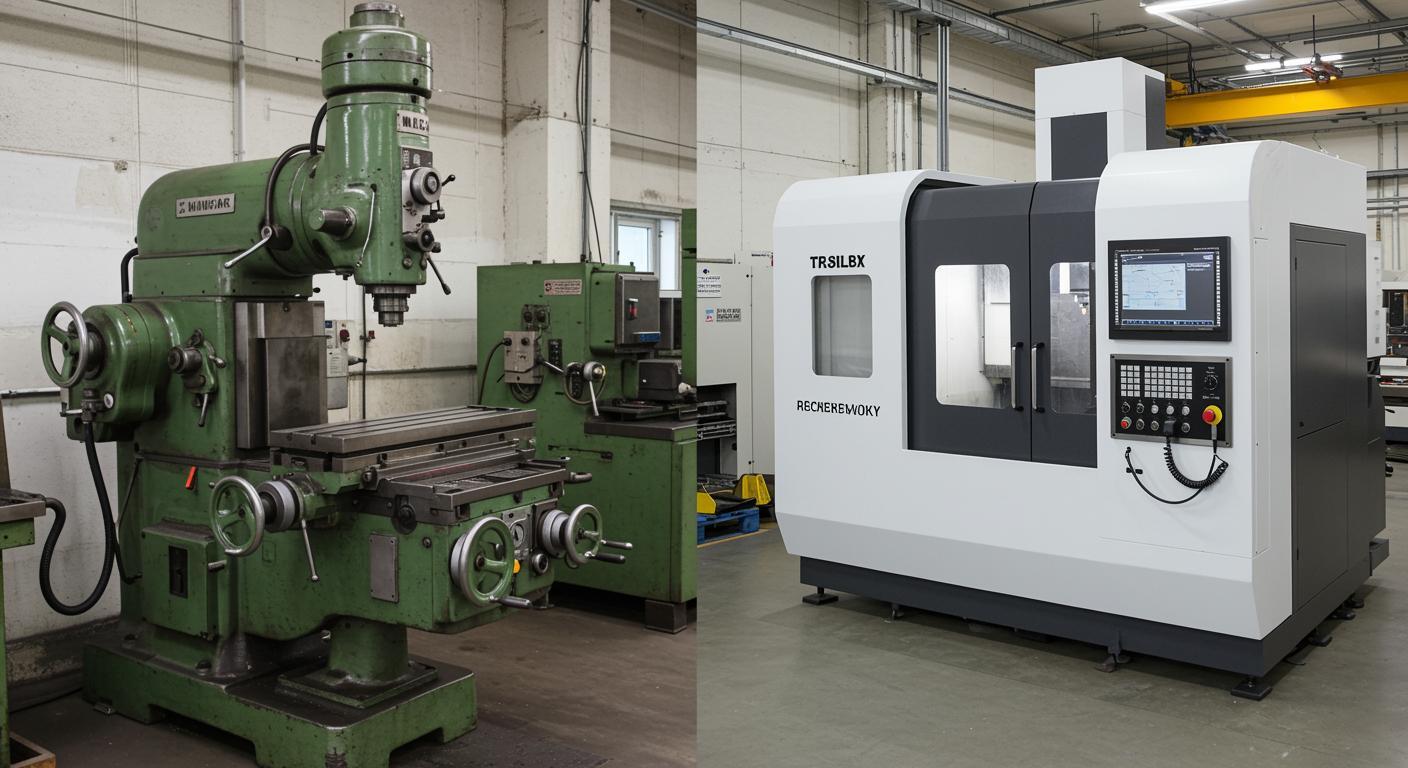

Эволюция управления: от рук оператора до компьютерной программы
Этот тип классификации делит все станки на два больших лагеря, которые отличаются по принципу управления рабочими органами.
Ручные станки: проверенная временем классика
- Принцип работы: Оператор вручную управляет перемещением стола, консоли и салазок с помощью рукояток. Контроль за размерами осуществляется по лимбам и измерительному инструменту.
- Преимущества: Простота конструкции, более низкая цена, легкость в обслуживании.
- Недостатки: Низкая производительность, качество обработки сильно зависит от квалификации оператора, практически невозможно изготовление деталей сложной формы.
Станки с ЧПУ (CNC): революция в точности и производительности
Современные обрабатывающие центры — это, в подавляющем большинстве, станки с ЧПУ.
- Что такое ЧПУ: Это система числового программного управления (CNC). Процесс обработки полностью автоматизирован и осуществляется по заранее созданной управляющей программе. Оператор лишь устанавливает заготовку, вызывает нужную программу и осуществляет контроль.
- Ключевые преимущества:Высокая точность и повторяемость: ЧПУ обеспечивает стабильно высокое качество изделий и минимизирует брак за счет исключения человеческого фактора.
- Производительность: Станок может работать 24/7 с минимальными перерывами на настройки и обслуживание. Скорость подачи и вращения шпинделя оптимальны.
- Сложность деталей: Возможность изготавливать детали любых, самых сложных форм, которые невозможно сделать вручную.
- Гибкость: Быстро перенастраиваются на изготовление другого изделия путем загрузки новой программы.
Погружение в мир ЧПУ: что означают оси (3, 4 и 5)?
Количество осей — одна из основных характеристик станка с ЧПУ, которая определяет его технологические возможности.
3-осевые станки: стандарт для большинства задач
- Объяснение осей: Станок имеет три линейные оси перемещения: X (продольное), Y (поперечное) и Z (вертикальное).
- Возможности: Позволяют выполнять широкий спектр задач по обработке плоских и объемных деталей, не требующих обработки сбоку или под углом за одну установку.
4-осевые станки: обработка со всех сторон
- Объяснение: К трем линейным осям добавляется одна ось вращения (ось A), которая вращает заготовку.
- Возможности: Дает возможность обрабатывать деталь с разных сторон без переустановки. Используется для изготовления корпусных деталей, валов, элементов со специальными пазами и отверстиями.
5-осевые станки: вершина современных технологий
- Объяснение: Это обрабатывающие центры, оснащенные тремя линейными и двумя поворотными осями.
- Возможности: Обеспечивают непрерывную обработку самых сложных поверхностей (например, лопатки турбин, крыльчатки, фасонные элементы пресс-форм). Значительно сокращают время производства и повышают точность, так как деталь обрабатывается за одну установку.
Как выбрать подходящий фрезерный станок: ключевые критерии
Выбор станка всегда зависит от определенных задач и условий эксплуатации.
Для хобби, гаража и прототипирования
- На что смотреть: Следует выбрать настольные фрезерные станки. Важны компактные габариты, возможность подключения к сети 220В, простота управления. Часто это небольшие вертикально-фрезерные станки или станки с ЧПУ начального уровня.
Для ремонтной мастерской и мелкосерийного производства
- На что смотреть: Универсальность (универсально-фрезерный станок — отличный выбор), надежность, ремонтопригодность, наличие оснастки. Мощность и размеры стола должны соответствовать типичным задачам.
Для крупного промышленного производства
- На что смотреть: Производительность и автоматизация (станки с ЧПУ), количество осей (4-х или 5-осевые обрабатывающие центры), скорость смены инструмента, надежность и сервисное обслуживание.
От универсального станка до обрабатывающего центра: правильный выбор определяет результат
Мы рассмотрели основные виды и типы фрезерных станков, разделив их по конструкции и типу управления. Каждый тип имеет свои преимущества и область применения.
Эволюция от ручных станков к 5-осевым центрам с ЧПУ демонстрирует неуклонное стремление промышленности к повышенной точности, производительности и качеству изделий. Выбор конкретного типа станка всегда должен начинаться с четкого понимания стоящих перед вами задач, объемов производства и требований к обработке деталей.
